Корпус алюминиевый с двумя вентиляторами для Raspberry Pi 4 (Armor Case)

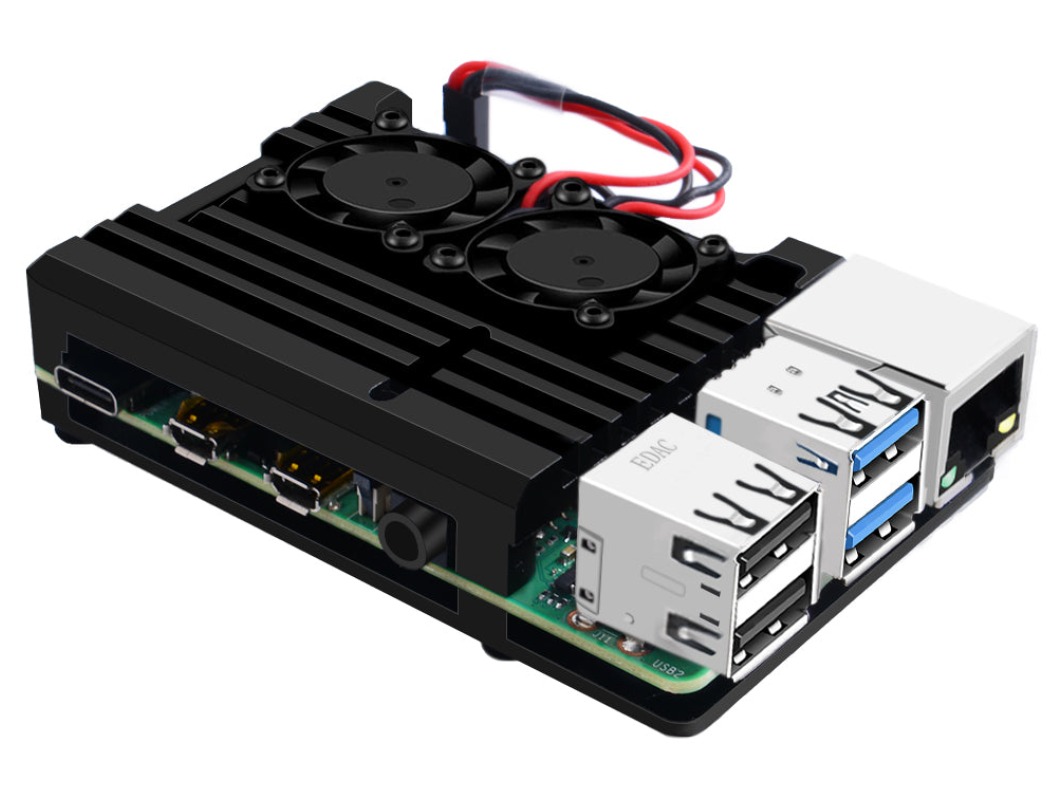

Корпус алюминиевый с двумя вентиляторами (Armor Case) — это одновременно защитный корпус и большой радиатор для микрокомпьютера Raspberry Pi 4 Model B. Верхняя крышка целиком фрезерована рёбрами, а тепло от процессора, оперативной памяти и контроллера USB снимается термопрокладками прямо на металл.

Зачем он нужен

Raspberry Pi 4 заметно греется: под нагрузкой процессор доходит до 80 °C, после чего система сама сбрасывает частоту и компьютер начинает «тормозить». Алюминиевый корпус-радиатор с двумя вентиляторами держит плату в спокойных 40–50 °C, поэтому частота не снижается и Raspberry Pi работает на полную.

Охлаждение

• корпус из алюминиевого сплава с чёрным анодированием, фрезерованные рёбра по всей верхней крышке — работает как пассивный радиатор даже с выключенными вентиляторами;

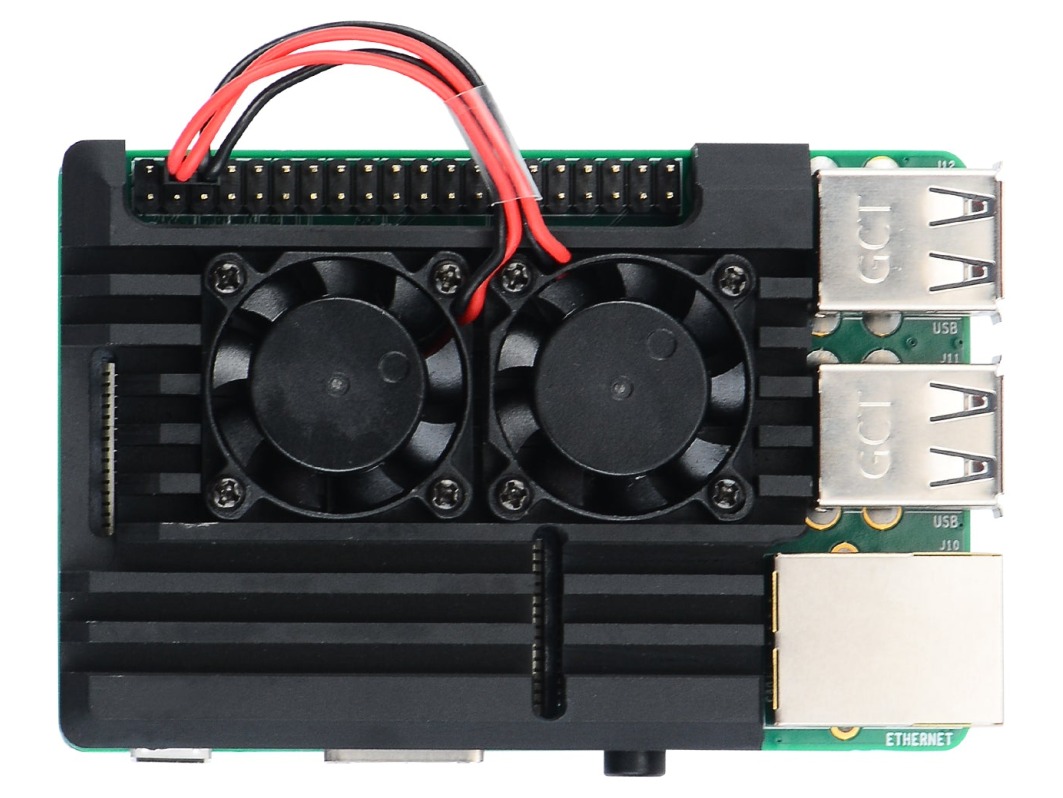

• два вентилятора в крышке; питание 5 В берётся прямо с гребёнки GPIO (контакты 4 и 6). Скорость постоянная: вентиляторы крутятся всё время, пока включён Raspberry Pi, настраивать и программировать ничего не нужно;
• три термопрокладки в комплекте — на процессор, оперативную память и контроллер USB.

Что остаётся доступным

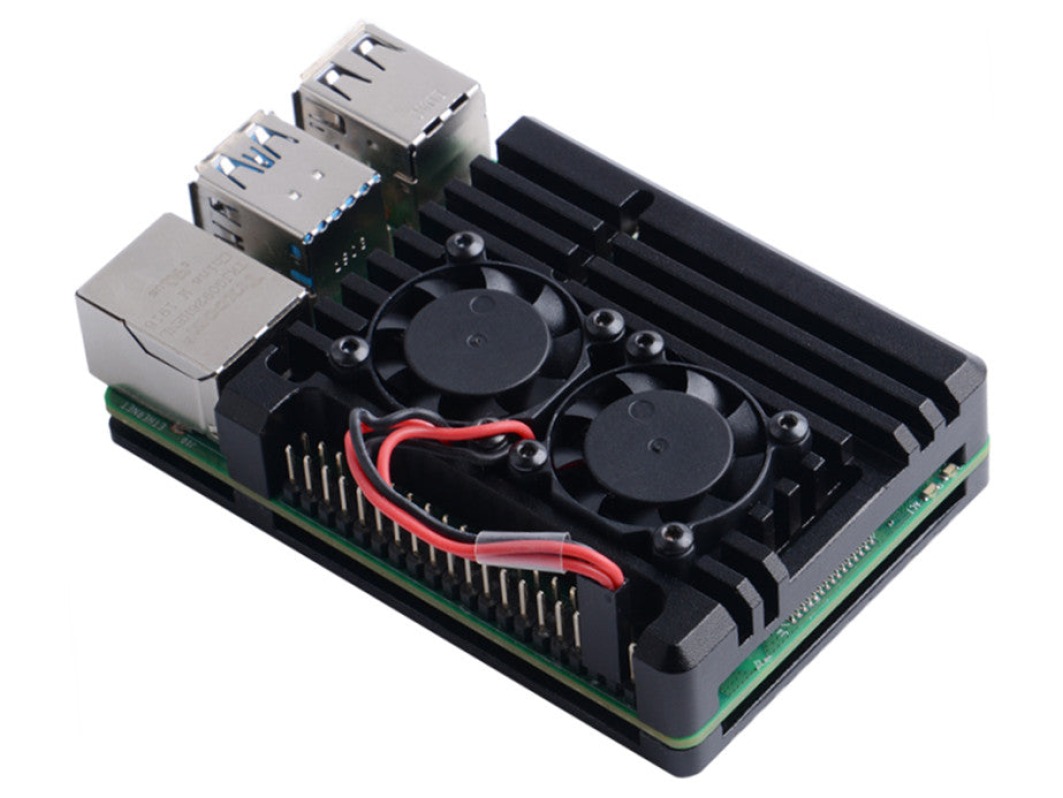

Все разъёмы Raspberry Pi 4 выведены наружу: 2× micro-HDMI, 3,5 мм аудио/видео, 2× USB 2.0, 2× USB 3.0, Ethernet, USB Type-C для питания и слот карты microSD. Гребёнка GPIO открыта — к ней можно подключать провода и платы расширения, не разбирая корпус. В крышке есть прорези над разъёмами камеры и дисплея, поэтому шлейфы тоже выводятся наружу.

Сборка

Снимите защитную плёнку с термопрокладок и наклейте их на процессор, оперативную память и контроллер USB. Уложите плату в нижнюю часть корпуса, накройте верхней крышкой с рёбрами и стяните комплектными винтами (в комплекте есть шестигранный ключ). Разъём вентиляторов наденьте на контакты 4 (5 В) и 6 (GND) гребёнки GPIO.

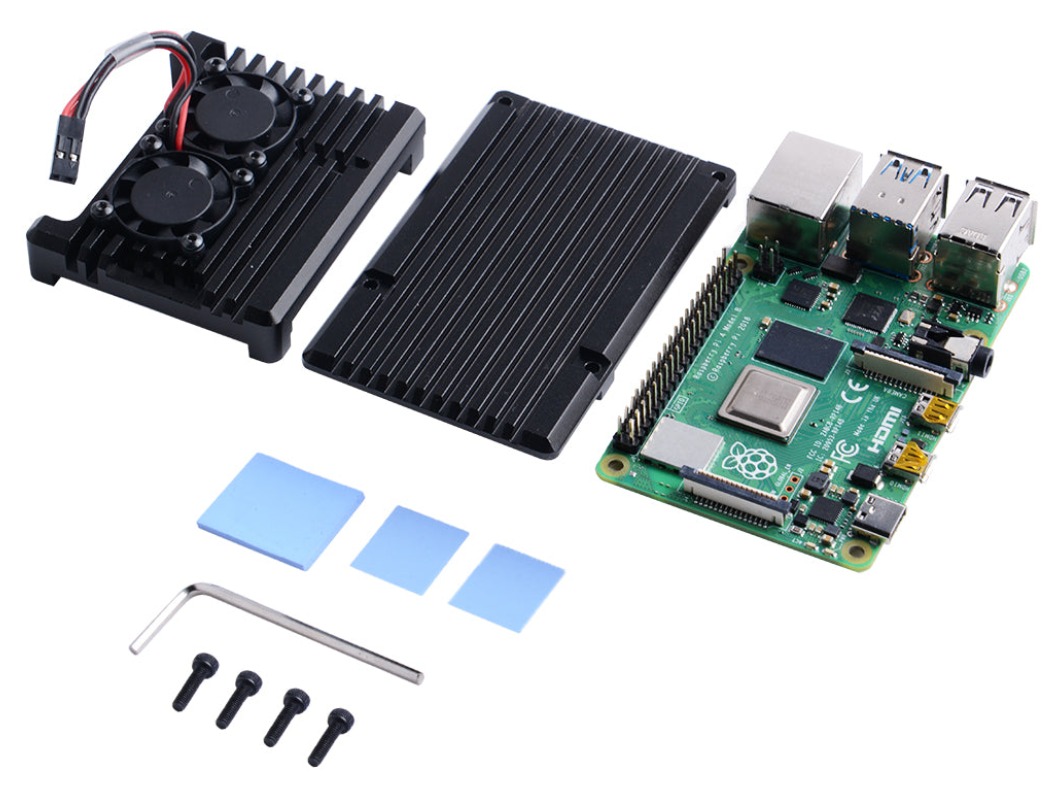

Комплектация

• 1× верхняя часть корпуса-радиатора с двумя вентиляторами;
• 1× нижняя часть корпуса;
• 3× термопрокладка;
• 4× винт;
• 1× шестигранный ключ.

Сам микрокомпьютер Raspberry Pi в комплект не входит — на фотографиях он показан для наглядности.

Характеристики

• Совместимость: Raspberry Pi 4 Model B (1, 2, 4 и 8 ГБ)
• Материал: алюминиевый сплав, чёрное анодирование
• Цвет: чёрный
• Охлаждение: пассивное (рёбра корпуса) + активное (два вентилятора)
• Питание вентиляторов: 5 В с гребёнки GPIO, контакты 4 и 6
• Управление вентиляторами: нет, скорость постоянная
• Доступ к гребёнке GPIO: открыта
• Вес корпуса в сборе: 135 г
