Корпус алюминиевый с двумя вентиляторами для Raspberry Pi 5 (Armor Case)

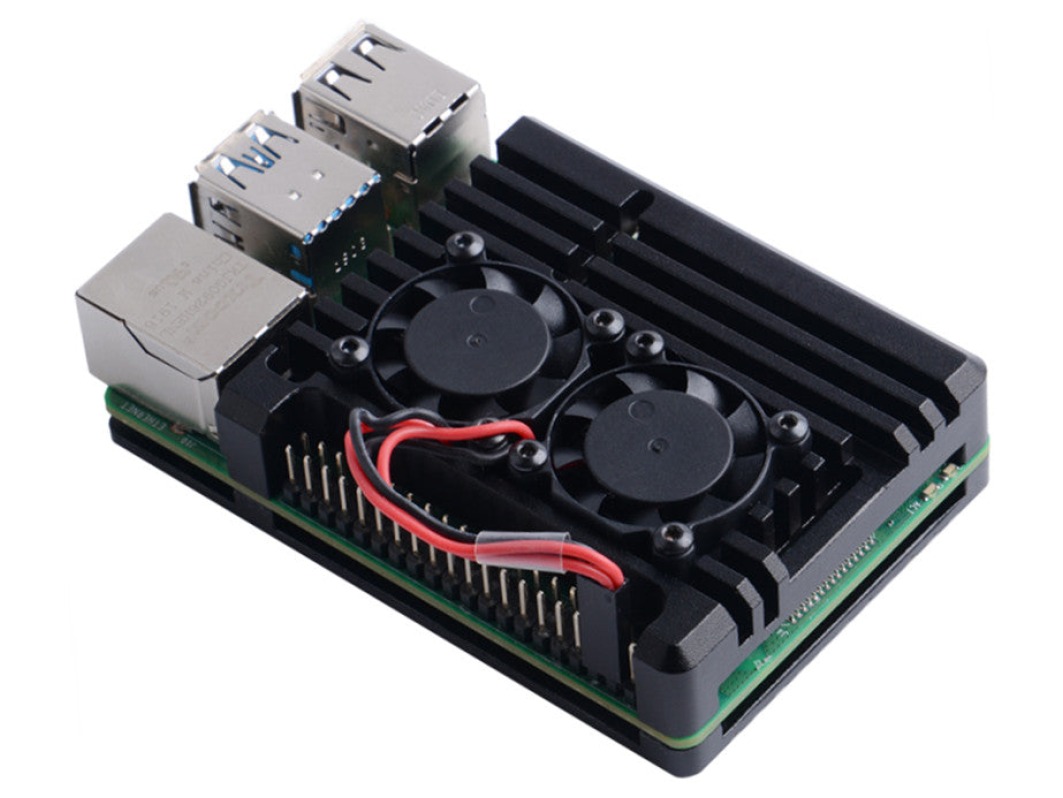

Корпус алюминиевый с двумя вентиляторами (Armor Case) — защитный корпус и большой радиатор одновременно, сделанный под микрокомпьютер Raspberry Pi 5. Верхняя часть целиком фрезерована рёбрами и прижимается термопрокладками к процессору и другим горячим микросхемам, а сверху стоят два вентилятора.

Вентиляторы, которые думают сами

Главное отличие от корпусов для прошлых «малинок»: вентиляторы включаются не в гребёнку GPIO, а в штатный четырёхконтактный разъём вентилятора Raspberry Pi 5. Это тот самый разъём, ради которого он на плате и появился, поэтому:

• операционная система сама меняет обороты по температуре процессора — в простое вентиляторы почти не слышно, под нагрузкой они раскручиваются;
• Raspberry Pi OS видит реальные обороты и умеет сообщить, если вентилятор остановился;
• ничего не нужно паять, настраивать и программировать — воткнули разъём и забыли.

Зачем он нужен

Raspberry Pi 5 греется заметно сильнее четвёртой модели: без охлаждения процессор быстро упирается в предел и система принудительно снижает частоту — компьютер начинает «тормозить» на ровном месте. Алюминиевый корпус-радиатор с двумя вентиляторами снимает тепло и не даёт частоте падать, поэтому «малинка» работает на полную даже под долгой нагрузкой.

Что остаётся доступным

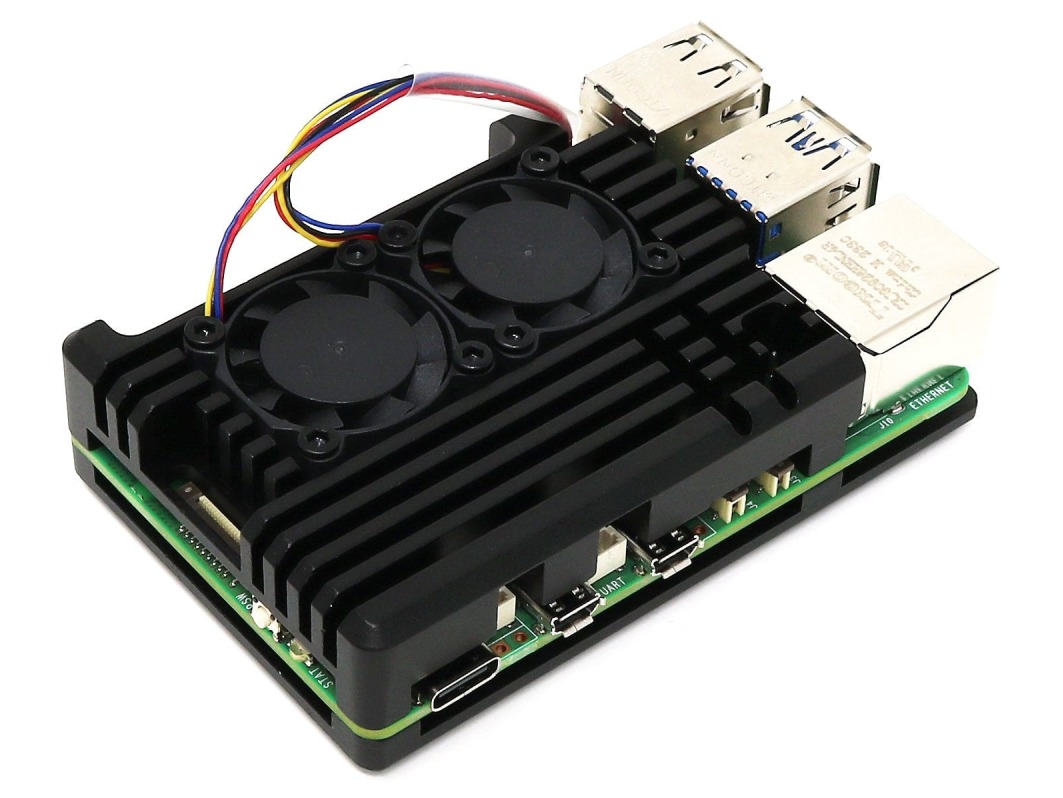

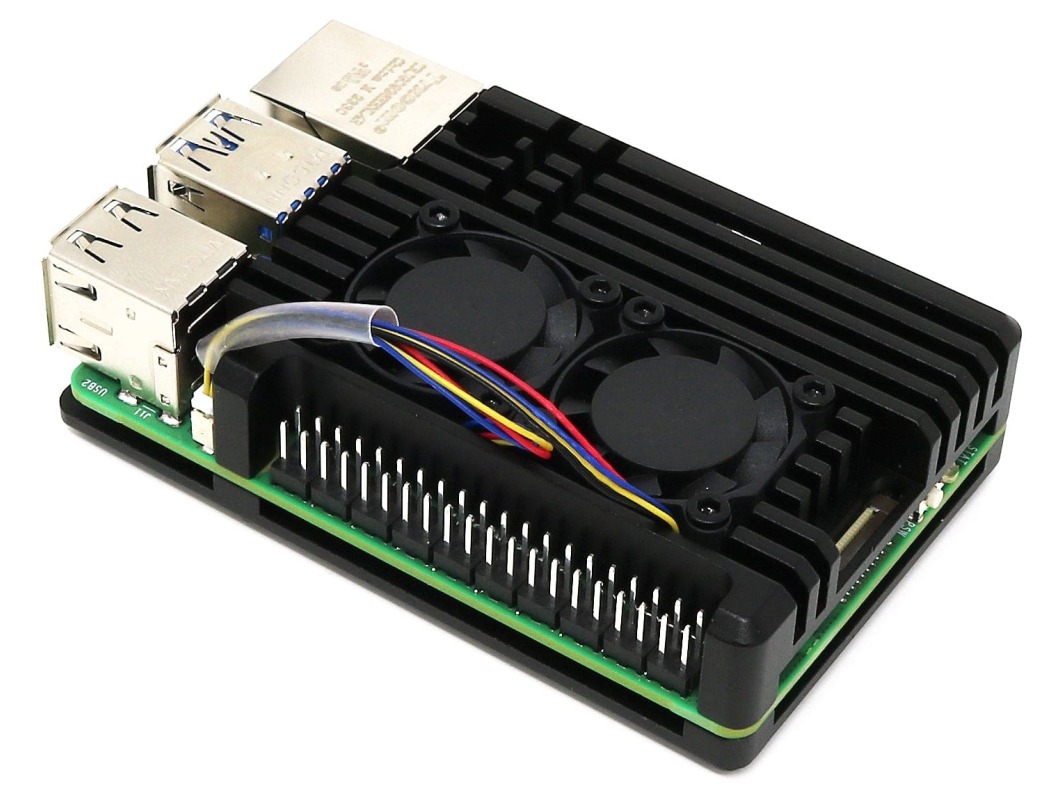

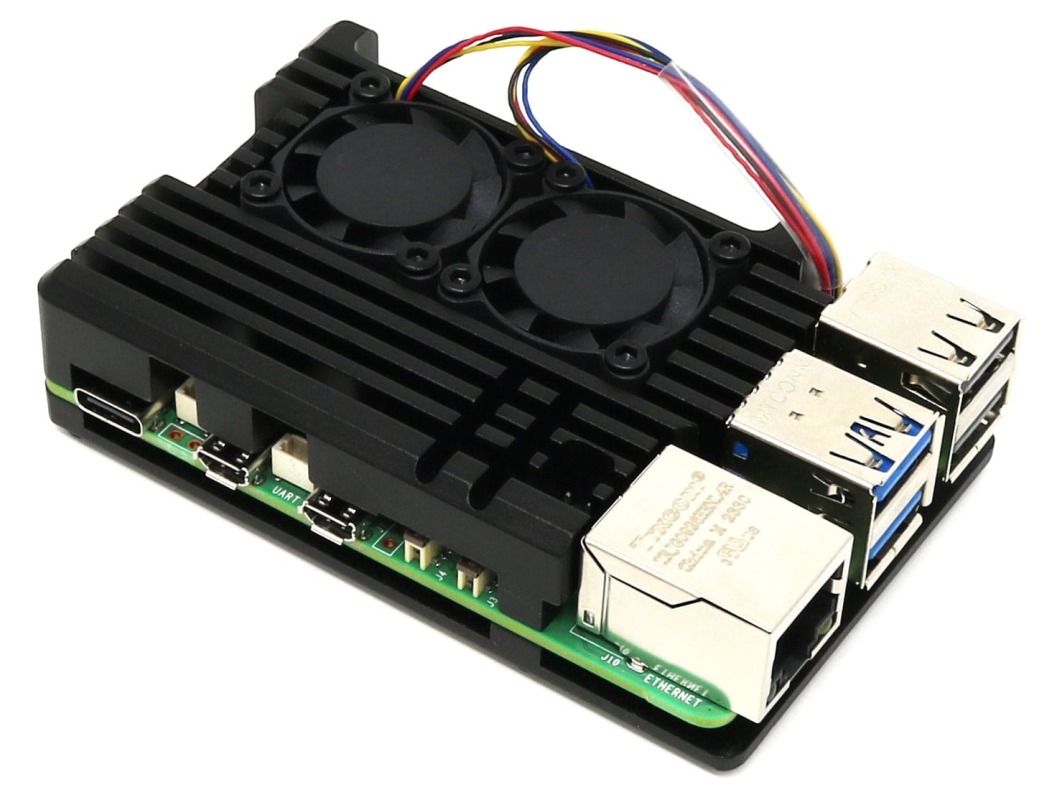

Корпус не закрывает ничего нужного: снаружи остаются USB Type-C для питания, 2× micro-HDMI, 2× USB 2.0, 2× USB 3.0, Ethernet, кнопка питания и слот карты microSD. Гребёнка GPIO открыта, а в корпусе сделаны вырезы под разъёмы камеры и дисплея, PCIe, PoE, UART и батарейку часов реального времени.

Сборка

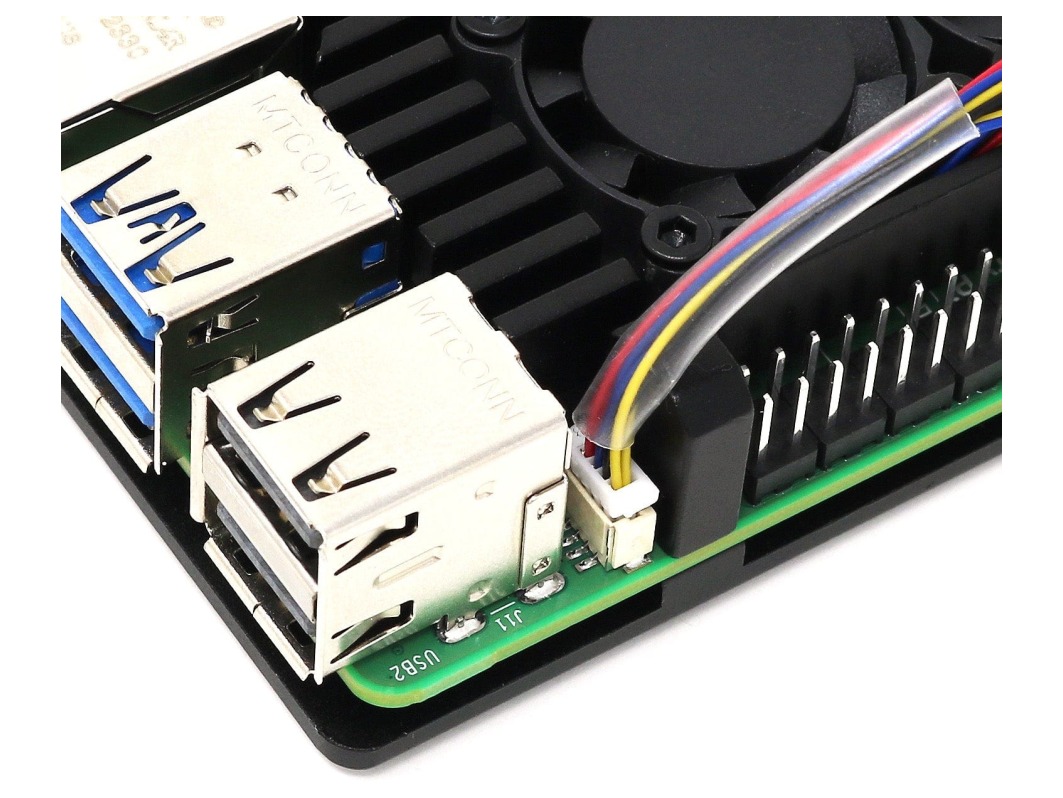

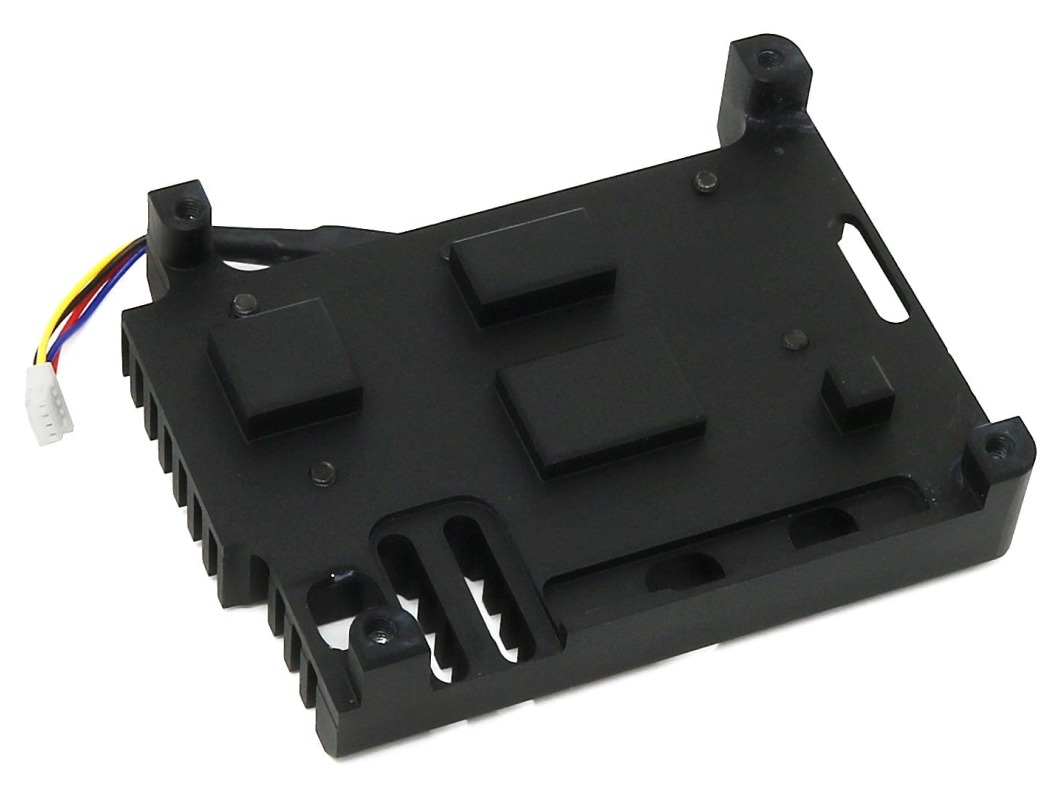

Наклейте термопрокладки на процессор и соседние микросхемы, уложите плату в нижнюю часть корпуса и накройте верхней частью с рёбрами. Стяните половинки четырьмя винтами с толстой головкой, блок вентиляторов прикрутите восемью тонкими винтами. Разъём вентиляторов вставьте в четырёхконтактный разъём вентилятора на плате Raspberry Pi 5 — рядом с портами USB.

Комплектация

• 1× корпус из двух алюминиевых частей;
• 1× блок из двух вентиляторов с проводом и разъёмом;
• 4× винт корпуса (с толстой головкой);
• 8× винт крепления вентиляторов (с тонкой головкой);
• 1× набор термопрокладок.

Сам микрокомпьютер Raspberry Pi 5 в комплект не входит — на фотографиях он показан для наглядности.

Характеристики

• Совместимость: Raspberry Pi 5
• Материал: алюминиевый сплав, чёрное анодирование
• Цвет: чёрный матовый
• Охлаждение: пассивное (рёбра корпуса) + активное (два вентилятора)
• Подключение вентиляторов: штатный 4-контактный разъём вентилятора Raspberry Pi 5
• Управление оборотами: автоматическое, средствами Raspberry Pi OS по температуре процессора
• Доступ к гребёнке GPIO: открыта
• Вес корпуса в сборе: около 150 г
