Шлейф 16P для RGB-матриц (20 см)

Общие сведения

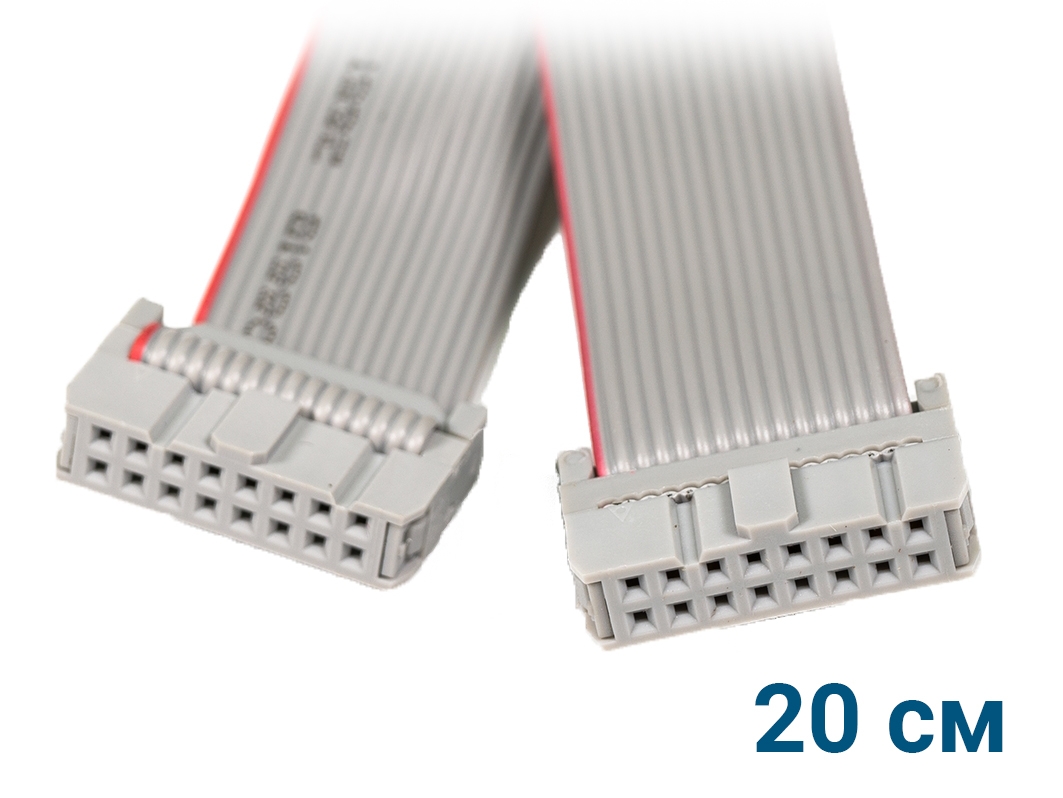

Шлейф 16P для RGB-матриц, 20 см — плоский серый шлейф на 16 проводов с колодками 2 × 8 на обоих концах. Им соединяют контроллер с RGB-матрицей и матрицы между собой: у каждой матрицы есть входной и выходной разъём на 16 контактов, и цепочку собирают так: контроллер → вход первой матрицы, выход первой → вход второй.

Подходит к нашим матрицам 64 × 32 P4, 64 × 32 P3, 64 × 64 P2,5 и 128 × 64 P2,5.

Характеристики

• Длина: 20 см;
• Провода: 16, плоский шлейф;
• Разъёмы: две колодки 2 × 8 с шагом 2,54 мм;
• Первый провод отмечен красной полосой.

Как подключить

• На колодке есть выступ-ключ, а на разъёме матрицы — паз. Вставляйте выступом в паз, иначе перепутаете первый и последний контакт.
• Красная полоса на шлейфе — первый провод. По ней удобно проверять, что оба конца стоят одинаково.
• Чем длиннее шлейф, тем больше он ловит помех, и изображение может сбоить. Если матрицы стоят рядом, берите шлейф покороче.

Что пригодится вместе

• RGB-матрица 64 × 32 P4;
• Такой же шлейф другой длины: 50 см, 80 см.

Комплектация

• 1× шлейф 16P, 20 см.
