Шлейф JST MX1.25 «Мама» – Dupont «Мама» (10 pin, 20 см)

В DIY-мире нет общего стандарта подключения между собой модулей, датчиков и контроллеров. В итоге каждый производитель электроники хаотично «лепит» самые разнообразные разъёмы на свою продукцию. А все трудности коммуникации модулей ложатся на плечи разработчика.

Однако среди общей массы явно выделяются разъёмы JST, которые занимают значительную процентную часть коннекторов. Соединительный шлейф JST MX1.25 «Мама» – Dupont «Мама» содержит разъём из JST-коллекции и пригодится при коммуникации разнообразной электроники.

Подробности

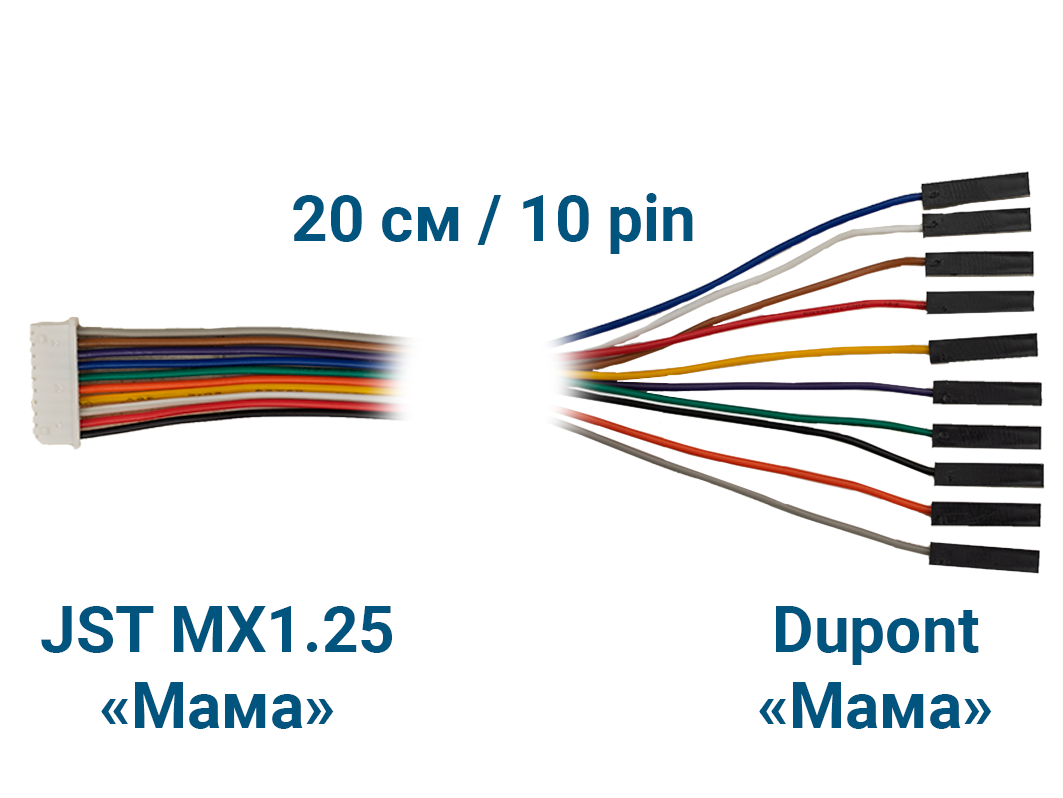

Соединительный шлейф JST MX1.25 «Мама» – Dupont «Мама» состоит из десяти проводов длиной 20 см.

• С одной стороны все провода шлейфа обжаты в разъём JST семейства MX c десятью контактами под штырь, который принято называть «Мама» или «Female». Шаг контактов в семействе MX равен 1,25 мм.
• С противоположной стороны каждый провод из шлейфа обжат коннектором Dupont BLS-1 с гнездом под штырь, которое принято называть «Мама» или Female. Размещение контактов Dupont в отдельных пластиковых корпусах позволяет подключать провода по одному, менять их местами и подключать к любым пинам контроллера, модуля или макетной платы без строгого порядка.

Возможные дополнения

Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:

• Разъём JST MX1.25 «Папа» (10 pin) — ответная часть для коннектора JST MX1.25 «Мама».
• Соединительные провода — ответная часть для коннекторов Dupont «Мама».
• Пинцет TLS-12 — для аккуратной вставки и извлечения разъёмов JST.

Доступные альтернативы

Семейство шлейфов JST MX1.25 «Мама» – Dupont «Мама» включает в себя модели коннекторов от 2 до 10 контактов.

• Шлейф JST MX1.25 «Мама» – Dupont «Мама» (2 pin, 20 см)
• Шлейф JST MX1.25 «Мама» – Dupont «Мама» (3 pin, 20 см)
• Шлейф JST MX1.25 «Мама» – Dupont «Мама» (4 pin, 20 см)
• Шлейф JST MX1.25 «Мама» – Dupont «Мама» (5 pin, 20 см)
• Шлейф JST MX1.25 «Мама» – Dupont «Мама» (6 pin, 20 см)
• Шлейф JST MX1.25 «Мама» – Dupont «Мама» (7 pin, 20 см)
• Шлейф JST MX1.25 «Мама» – Dupont «Мама» (8 pin, 20 см)
• Шлейф JST MX1.25 «Мама» – Dupont «Мама» (9 pin, 20 см)
• Шлейф JST MX1.25 «Мама» – Dupont «Мама» (10 pin, 20 см)

Комплектация

• 1× Шлейф JST MX1.25 «Мама» – Dupont «Мама» (10 pin, 20 см)

Характеристики

• Модель: Шлейф JST MX1.25 «Мама» – Dupont «Мама» (10 pin, 20 см)
• Количество проводов: 10
• Длина шлейфа: 20 см
• Разъём JST MX1.25:
  • Исполнение: «Мама» / Female
  • Количество контактов: 10
  • Шаг контактов: 1,25 мм
  • Все контакты объединены в один пластиковый корпус
• Разъём Dupont:
  • Исполнение контактов: «Мама» / Female
  • Количество контактов: 10
  • Каждый контакт установлен в отдельный пластиковый корпус

Документация

• Datasheet на разъём JST MX
