Кнопка аркадная Sanwa OBSF-30 (2 pin / Синяя / Без фиксации)

Общие сведения

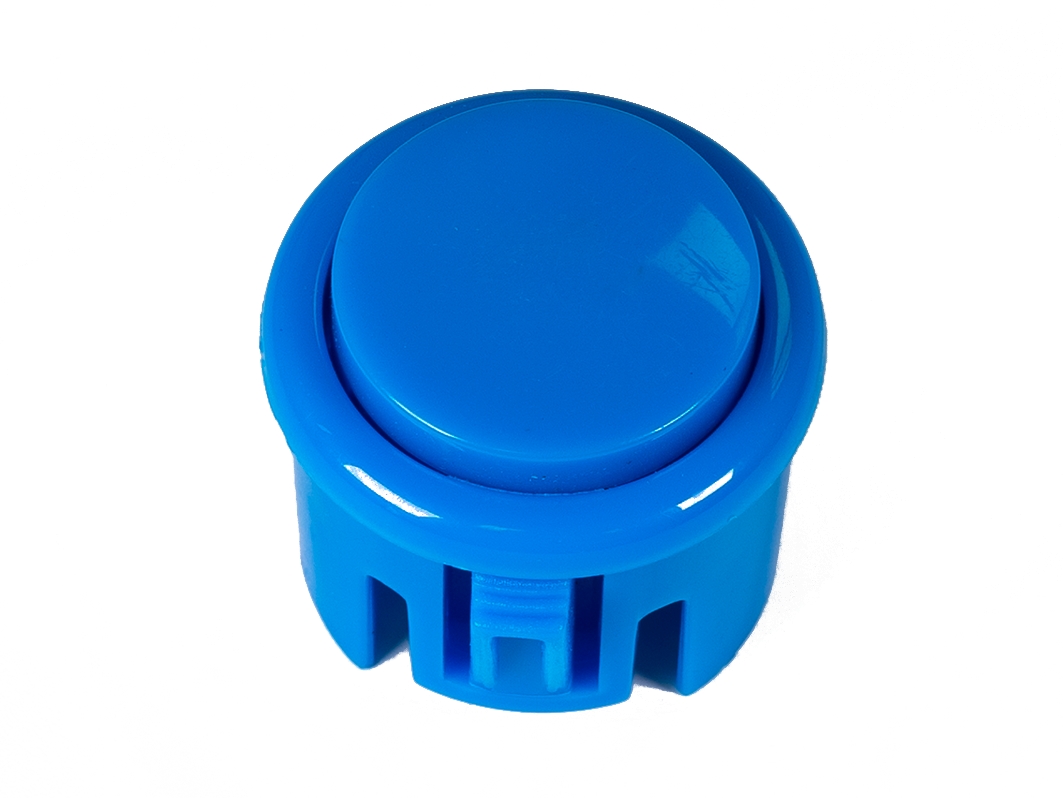

Кнопка аркадная 30 мм, синяя — как на игровых автоматах: большой круглый толкатель, а внутри микропереключатель. Ставится в панель без винтов и гаек: просверлите отверстие 30 мм и вдавите кнопку до щелчка, её держат пластиковые защёлки. Из таких собирают аркадные пульты для приставок на Raspberry Pi, кнопки «Старт» и «Стоп» для робота, звонки, кнопки для викторин.

Снизу у кнопки чёрный микропереключатель с двумя плоскими клеммами. Кнопка без фиксации: нажали — контакты замкнулись, отпустили — разомкнулись.

Характеристики

• Отверстие под установку: 30 мм;
• Крепление: пластиковые защёлки, без гаек;
• Контакты: 2 плоские клеммы, разомкнуты, пока кнопку не нажали;
• Тип: без фиксации;
• Цвет: синяя.

Подключение

К клеммам провода припаивают или надевают на них плоские разъёмы-«мамы». Полярности нет, клеммы равноправны. Для Arduino одна клемма идёт на цифровой вход, вторая на GND, а в скетче вход включают с подтяжкой: pinMode(2, INPUT_PULLUP). Тогда нажатая кнопка читается как LOW, отпущенная — как HIGH. Так же кнопку подключают к USB-контроллерам для аркадных пультов: одна клемма на вход кнопки, вторая на общий провод.

Перед сверлением

• Отверстие делайте ровно 30 мм. Если больше, кнопка будет болтаться, если меньше — не встанет. Ровное отверстие проще всего получить ступенчатым сверлом или коронкой.
• Защёлки рассчитаны на тонкую панель: пластик, тонкую фанеру, листовой металл. В толстую доску кнопка не защёлкнется, снизу придётся сделать выборку.
• Оставьте под панелью место для клемм и проводов: микропереключатель выступает снизу.

Что пригодится вместе

• Та же кнопка, но меньше, под отверстие 24 мм: синяя, 24 мм;
• Другие цвета под отверстие 30 мм: чёрная, белая, красная.

Комплектация

• 1× кнопка аркадная 30 мм (синяя).
