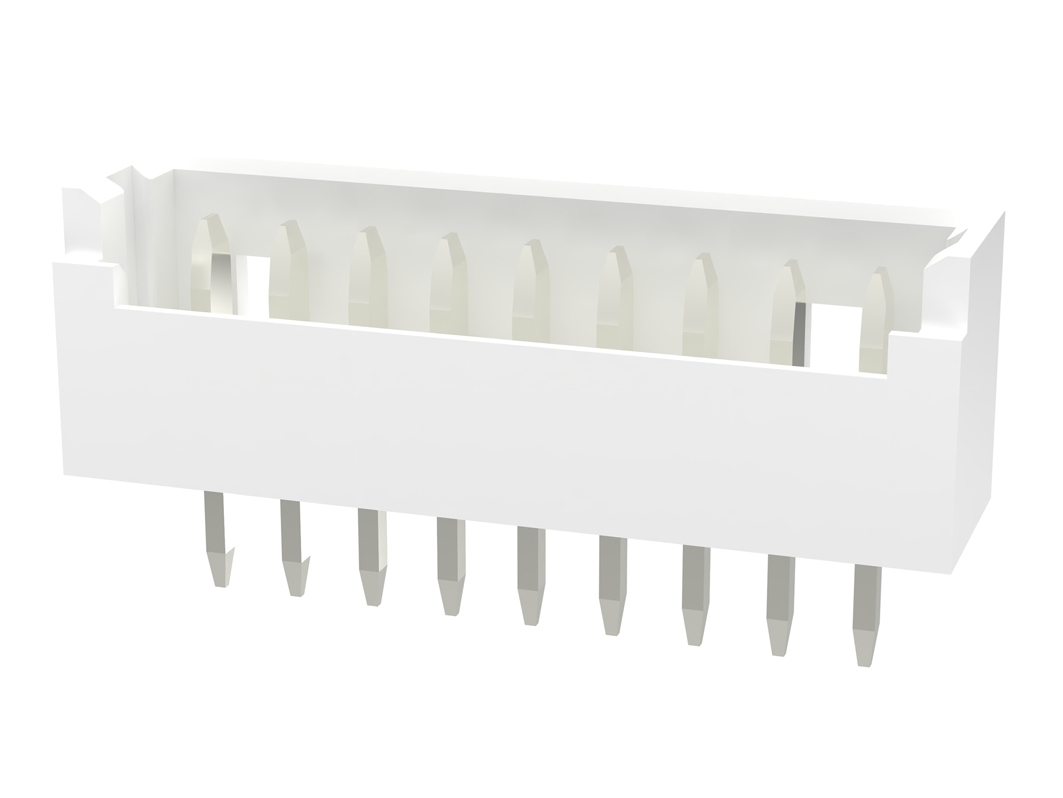

Разъём JST MX1.25 «Папа» (9 pin / 4 шт.)

В DIY-мире нет общего стандарта подключения между собой модулей, датчиков и контроллеров. В итоге каждый производитель электроники хаотично «лепит» самые разнообразные разъёмы на свою продукцию. А все трудности коммутации модулей ложатся на плечи разработчика.

Однако среди общей массы явно выделяются разъёмы JST, которые занимают значительную процентную часть коннекторов. Разъём JST MX1.25 «Папа» (9 pin) предназначен для коммутации двух электрических сигналов c надёжной фиксацией в виде защёлки.

Подробности

Разъём JST MX1.25 «Папа» (9 pin) состоит из пластикового корпуса с девятью металлическими штырями внутри. Шаг контактов в семействе MX равен 1,25 мм.

Коннектор JST MX1.25 «Папа» предназначен для монтажа на плату, а ответная часть JST MX1.25 «Мама» (в комплект не входит) предусмотрена для подключения на кабеле. В паре разъёмы JST MX1.25 «Папа» и «Мама» образуют единую контактную пару.

Для надежной фиксации контактов на корпусе разъёма расположены защелки, предотвращающие самопроизвольное разъединение контактной пары «Папа» и «Мама» между собой.

Возможные дополнения

Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:

• Шлейф JST MX1.25 «Мама» – Dupont «Мама» (9 pin, 20 см) — ответная часть для конектора JST MX1.25 «Папа» с выходным разъёмом Dupont «Мама».
• Пинцет — для аккуратной вставки и извлечения контактной пары JST.
• Паяльник — для пайки разъёма к различным платам.

Доступные альтернативы

Семейство шлейфов JST MX1.25 «Мама» на свободные провода включает в себя модели коннекторов от 2 до 12 контактов.

• Разъём JST MX1.25 «Папа» (2 pin / 4 шт.)
• Разъём JST MX1.25 «Папа» (3 pin / 4 шт.)
• Разъём JST MX1.25 «Папа» (4 pin / 4 шт.)
• Разъём JST MX1.25 «Папа» (5 pin / 4 шт.)
• Разъём JST MX1.25 «Папа» (6 pin / 4 шт.)
• Разъём JST MX1.25 «Папа» (7 pin / 4 шт.)
• Разъём JST MX1.25 «Папа» (8 pin / 4 шт.)
• Разъём JST MX1.25 «Папа» (9 pin / 4 шт.)
• Разъём JST MX1.25 «Папа» (10 pin / 4 шт.)
• Разъём JST MX1.25 «Папа» (11 pin / 4 шт.)
• Разъём JST MX1.25 «Папа» (12 pin / 4 шт.)

Габаритный чертёж

Комплектация

• 4× Разъём JST MX1.25 «Папа» (9 pin)

Характеристики

• Модель: Разъём JST MX1.25 «Папа» (9 pin)
• Исполнение: «Папа» / Male
• Количество контактов: 9
• Шаг контактов: 1,25 мм
• Монтаж: пайка на плату

Документация

• Datasheet на разъём JST MX
