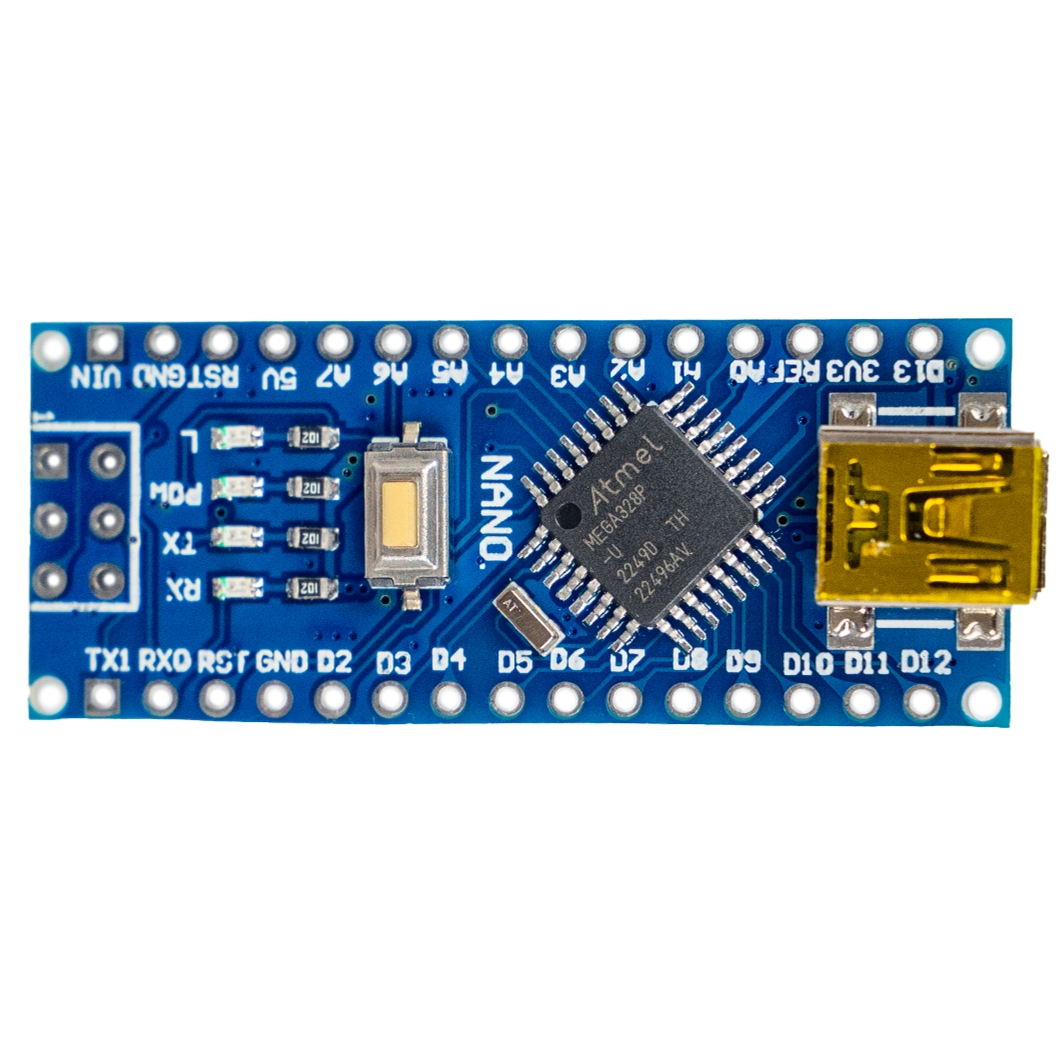

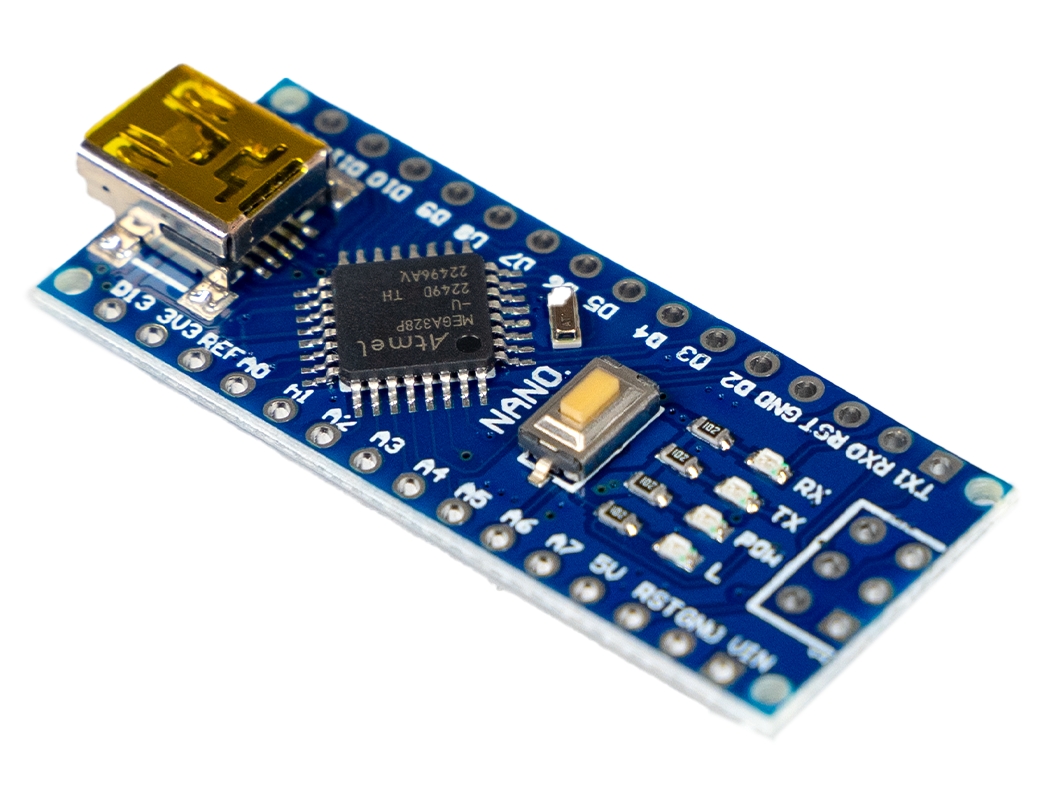

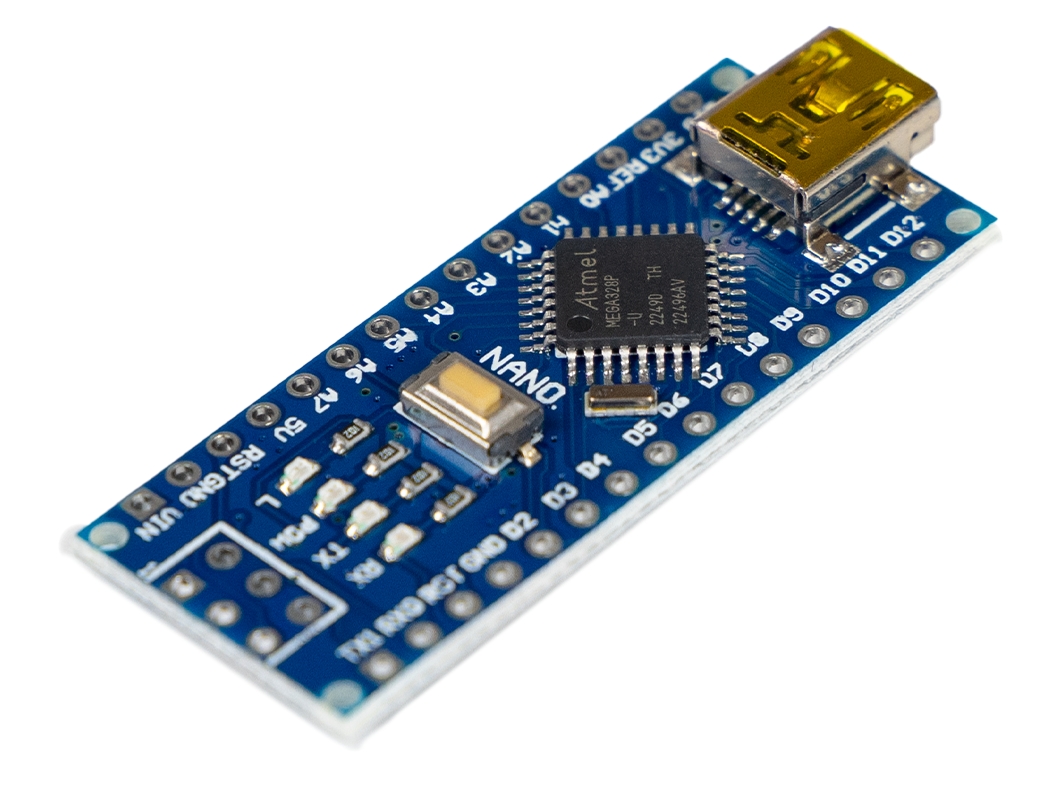

Arduino Nano (USB CH340 / Без ног)

Используйте платформу Arduino Nano с микроконтроллером ATmega328 для создания различных электронных устройства под свою задумку: от банальной гирлянды до системы «Умный дом». Простота и дружелюбность Arduino позволяет использовать плату от начинающего мейкера до опытного разработчика.

Особенности

• Компактный форм-фактор для встраивания в проекты с ограниченным пространством.
• Встроенный USB-UART преобразователь на чипе CH340.
• Светодиодная индикация питания и передачи данных.

Подробности

Рассмотрим основные плюшки платы Arduino Nano (USB CH340):

Микроконтроллер ATmega328

Платформа Arduino Nano выполнена на микроконтроллере Microchip ATmega328 семейства AVR с тактовой частотой 16 МГц. Процессор обладает тремя видами памяти:

• 32 КБ Flash-памяти, из которых 0,5 КБ используются загрузчиком, который позволяет прошивать Arduino Nano с обычного компьютера через USB. Flash-память постоянна и её предназначение — хранение программ и сопутствующих статичных ресурсов.
• 2 КБ SRAM-памяти, которые предназначены для хранения временных данных, например переменных программы. По сути, это оперативная память платформы. SRAM-память энергозависимая, при выключении питания все данные сотрутся.
• 1 КБ энергонезависимой EEPROM-памяти для долговременного хранения данных, которые не стираются при выключении контроллера. По своему назначению — это аналог жёсткого диска для Arduino.

На текущий момент микроконтроллер Microchip ATmega328 можно встретить в двух модификациях:

• ATmega328P — базовый микроконтроллер на котором выпускалась Arduino Nano с 2010 года по настоящее время.
• ATmega328PB — улучшенный микроконтроллер на котором Arduino Nano стали выходить с 2024 года.

USB-UART преобразователь CH340

Микроконтроллер ATmega328 не содержит USB интерфейса, поэтому для прошивки и коммуникации с ПК на плате присутствует USB-UART преобразователь на чипе CH340. При подключении Arduino Nano к ПК платформа определяется как виртуальный COM-порт.

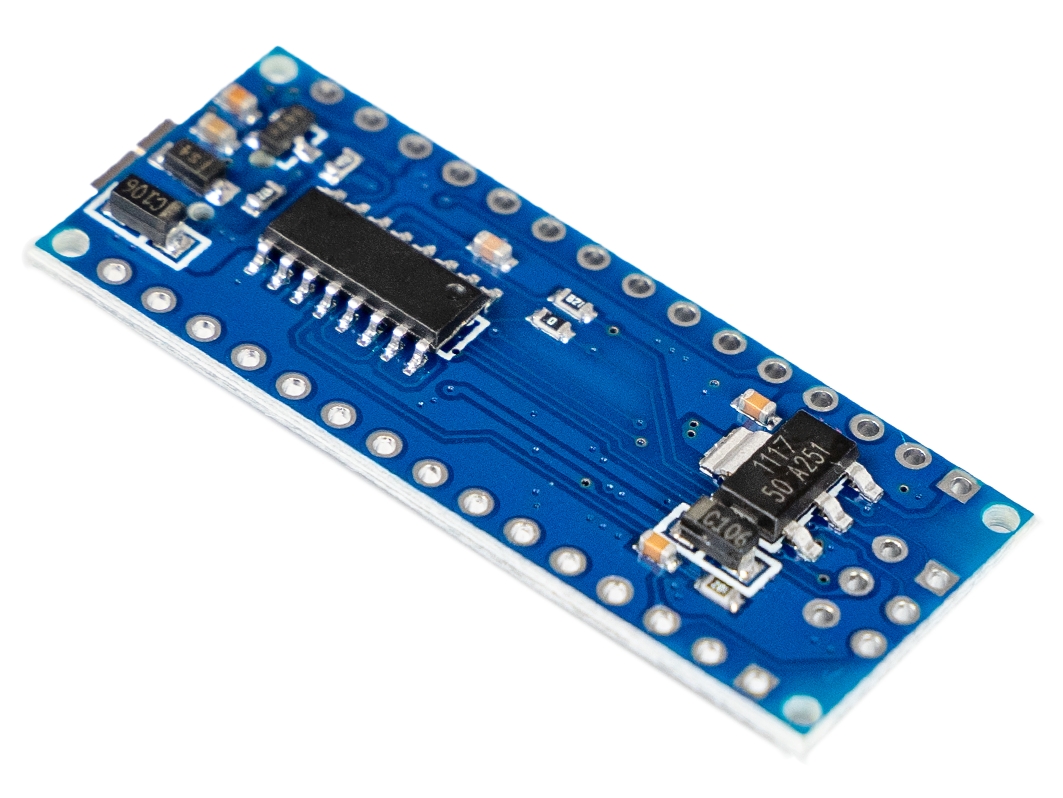

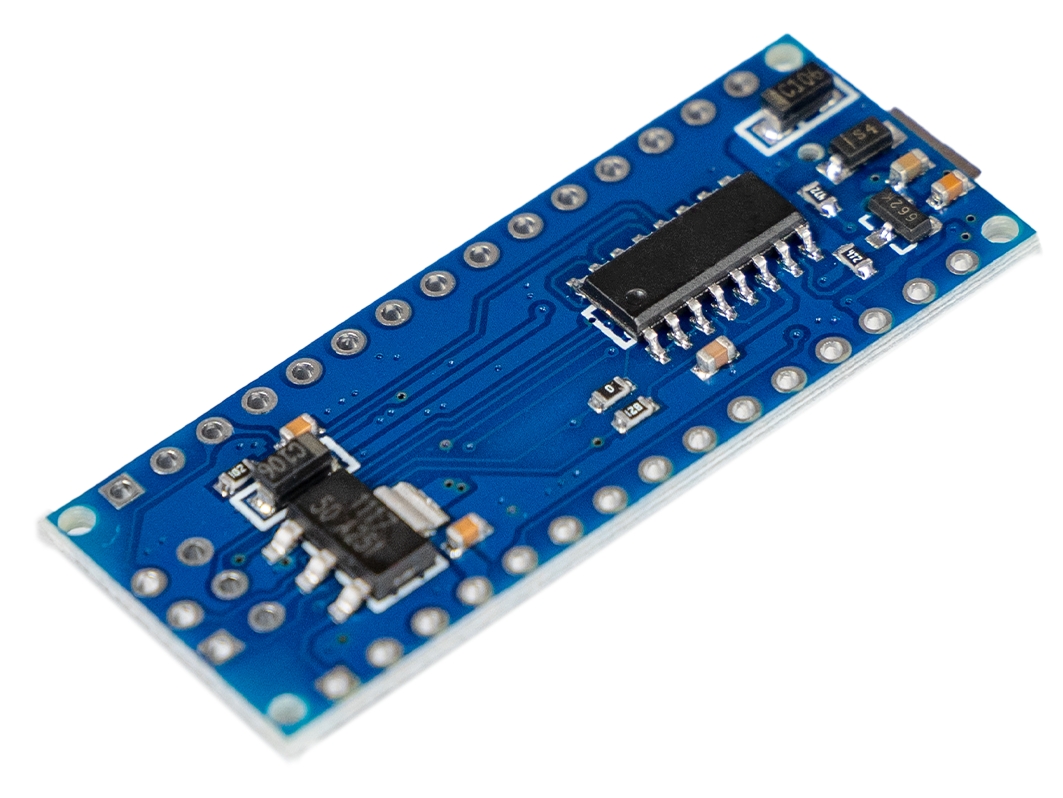

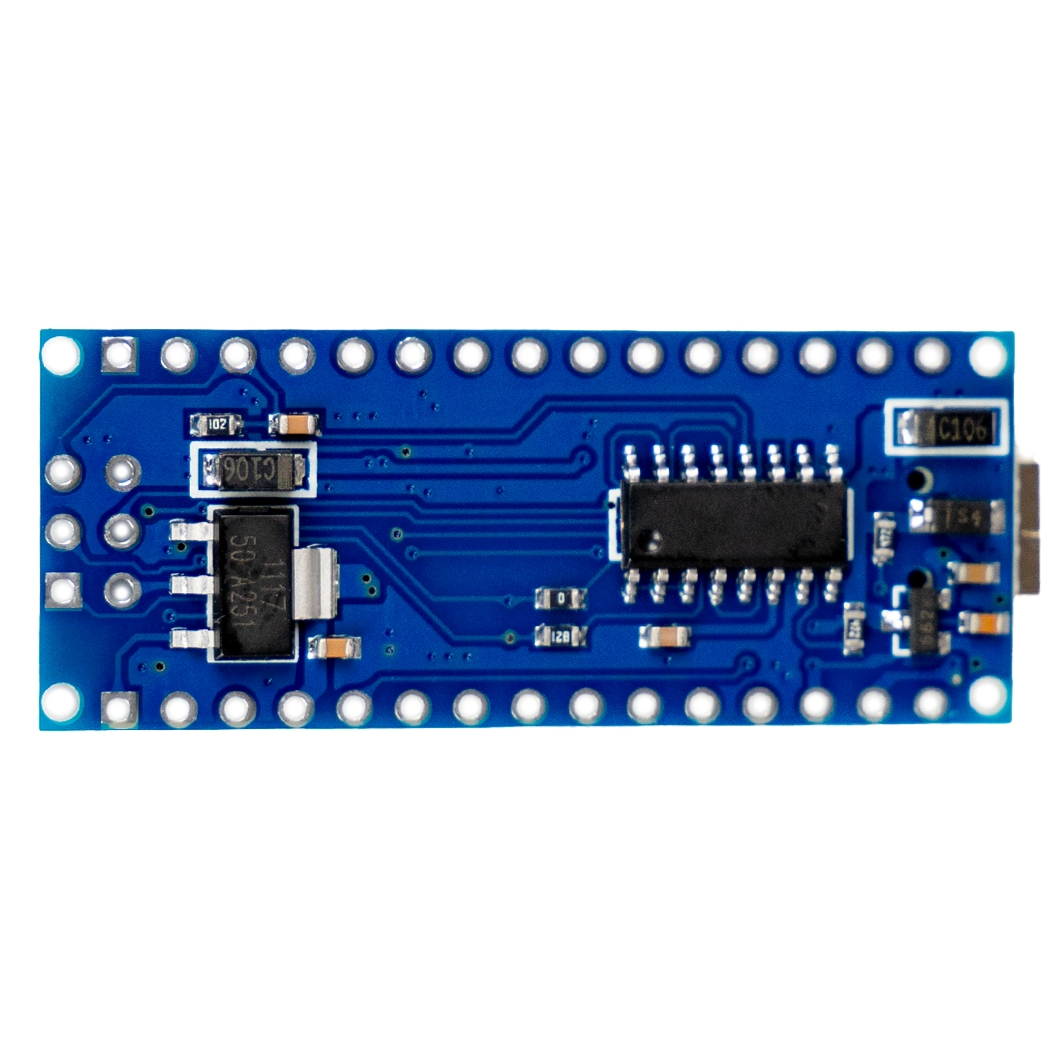

Преобразователи питания

На плате расположено два преобразователя питания:

• DC-DC на 5 В — выполнен на чипе AMS1117-5. Максимальный выходной ток 1 А.
• DC-DC на 3,3 В — встроен в USB-UART преобразователь CH340. Максимальный выходной ток 30 мА.

Порт USB Mini

Разъём USB Mini предназначен для прошивки и питания платформы Arduino Nano по USB. Для коммуникации понадобится кабель USB Mini.

Кнопка RESET

Кнопка RESET служит для ручного сброса питания — аналог кнопки RESET обычного компьютера.

Подключение и программирование

1. Подключите Arduino Nano к ПК через кабель USB Mini.
2. Для программирования платформы Arduino Nano используйте штатную среду Arduino IDE. Весь процесс установки и настройки читайте в нашем руководстве по Arduino IDE.
3. Если при подключении контроллера Arduino Nano в Arduino IDE не появляется новый COM-порт, установите драйвер USB-UART преобразователя CH340 для Windows 7 или Windows 10.

Питание

Для питания платформы Arduino Nano можно использовать порт USB или контакт Vin. Источник определяется автоматически.

• При питании через USB используйте блок питания на 5 В с USB-выходом и кабель USB.
• При питании через пин Vin — используйте источник с выходным напряжением от 7 до 12 В. Например блок питания на 9 В или 12 В.

Распиновка

На плате Arduino Nano расположены два ряда по 15 контактов и 6 дублирующих контактов на разъёме ICSP для подключения питания, дополнительных модулей и сенсоров.

• Всего физических контактов: 36 (15 + 15 + 6)
• Контакты ввода-вывода GPIO: 20
• Контакты ввода GPI: 2
• Контакты с ШИМ: 6 с разрядностью 8 бит
• Контакты с АЦП: 8 с разрядностью до 10 бит
• Аппаратные интерфейсы: 1× UART, 1× SPI, 1× I²C

Для коммуникации вам скорей всего понадобится контактная колодка PLS-40, которую можно разделить на необходимое количество пинов, а затем припаять с помощью паяльника.

Возможные дополнения

Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:

• Кабель USB Mini — для подключения платформы Arduino Uno R3 к ПК по USB.
• Trema Shield Nano или Trema Shield Nano Compact — для удобного и комфортного подключения Trema-модулей.
• Конструктор ПВХ — поможет собрать весь ком из электроники и проводов в один общий механизм, а также придаст вашему устройству компактный и эстетичный вид.

Доступные альтернативы

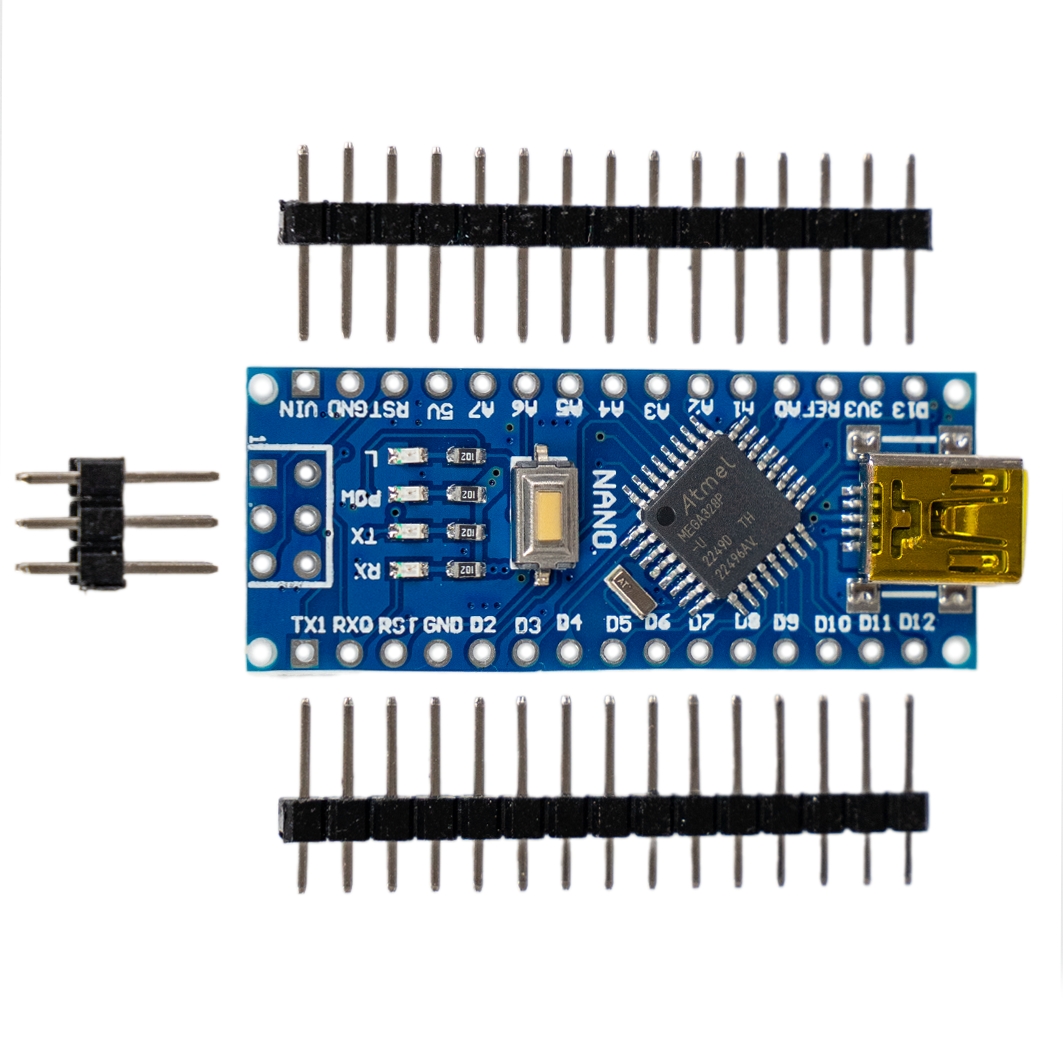

Данная Arduino Nano поставляется без распаянных колодок PLS, а в качестве USB-UART преобразователя распаян чип CH340. В нашем магазине также есть различные модификации контроллеров семейства Nano с небольшими отличиями:

• Arduino Nano (USB CH340 / Без ног) — платформа Nano без распаянных колодок PLS и чипом CH340 в качестве USB-UART преобразователя.
• Arduino Nano (USB CH340 / С ногами) — платформа Nano c распаянными колодками PLS и чипом CH340 в качестве USB-UART преобразователя.
• Arduino Nano (USB FT232R / С ногами) — платформа Nano c распаянными колодками PLS и чипом FT232R в качестве USB-UART преобразователя.

Габаритный чертёж

Комплектация

• 1× Arduino Nano (USB CH340 / Без ног)

Характеристики

• Модель: Arduino Nano (USB CH340 / Без ног)
• Интерфейс USB-UART: CH340
• Микроконтроллер: ATmega328P / ATmega328PB
• Ядро: AVR
• Тактовая частота: 16 МГц
• Flash-память: 32 КБ
• SRAM-память: 2 КБ
• EEPROM-память: 1 КБ
• Входное напряжение питания: 5 В
  • Через USB: 5 В
  • Через пин Vin: 7–12 В
• Напряжение логических уровней: 5 В
• Контакты общего назначения:
  • Всего физических контактов: 36 (15 + 15 + 6)
  • Контакты ввода-вывода GPIO: 20
  • Контакты ввода GPI: 2
  • Контакты с ШИМ: 6 с разрядностью 8 бит
  • Контакты с АЦП: 8 с разрядностью до 10 бит
  • Аппаратные интерфейсы: 1× UART, 1× SPI, 1× I²C
