Плоский громкоговоритель 20мм, 0.5W, 8Ом

Общие сведения

Плоский динамик диаметром 20 мм, 8 Ом, 0,5 Вт. Тонкий, легко прячется в корпус. Ставят его туда, где нужен голос или мелодия, а не просто писк: MP3-плеер, говорящие часы, игрушка, звонок, озвучка робота. Это самый маленький в линейке, для тесного корпуса.

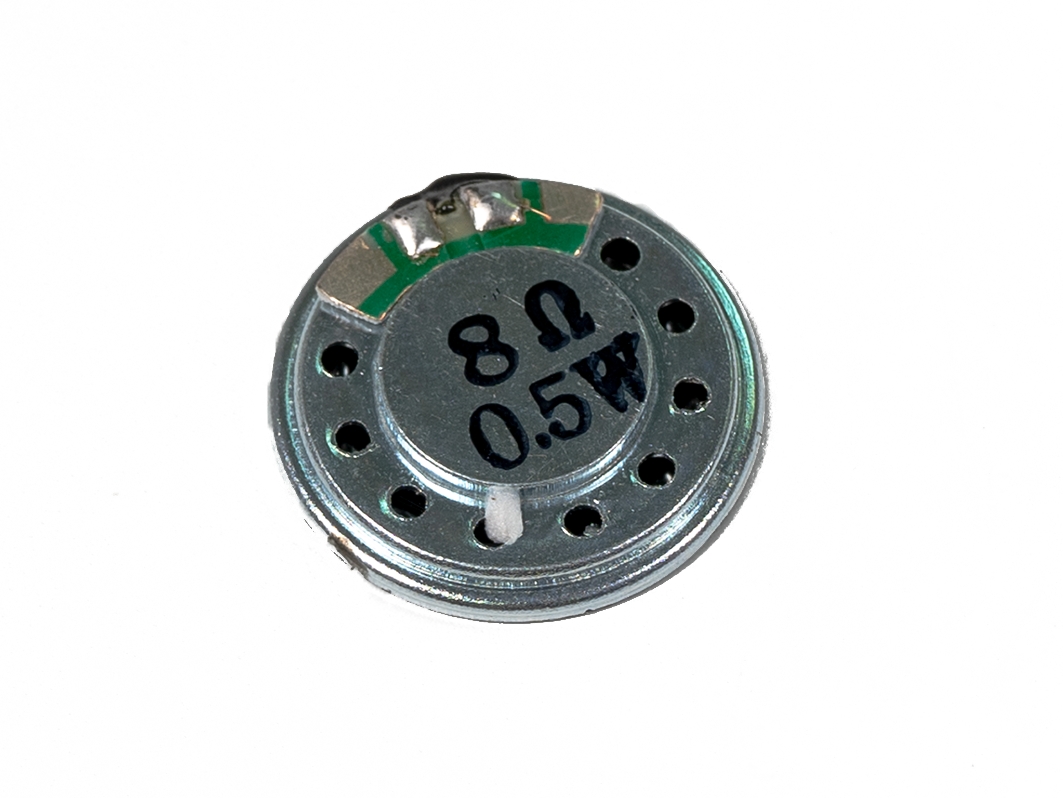

Сзади две площадки под пайку. Провода к ним припаивают сами.

Характеристики

• Диаметр: 20 мм;
• Сопротивление: 8 Ом;
• Мощность: 0,5 Вт;
• Выводы: две площадки под пайку на тыльной стороне.

Как подключить

Проще всего подключить к MP3-плееру или MP3-плееру (Trema-модуль): у них есть выход прямо на динамик. Для звука с Arduino подойдёт усилитель PAM8403. Громкость на нём до упора не выкручивайте: на 5 В он отдаёт в 8 Ом больше, чем 0,5 Вт, и динамик захрипит.

Чтобы просто пищать, динамик можно включить прямо в вывод Arduino через резистор 220 Ом, второй конец на GND. Ток вывода будет около 20 мА, звук тихий. Без резистора вывод Arduino перегружается.

void setup() {}

void loop() {
  tone(8, 1000, 200);   // вывод 8, 1000 Гц, 200 мс
  delay(1000);
}

На что обратить внимание

• Отверстия в задней крышке не заклеивайте. Через них дышит диффузор, без них звук глохнет.
• Приклеивайте динамик за край корпуса, а не за диффузор. Напротив него в корпусе сделайте отверстия, тогда звук выйдет наружу.

Другие размеры

• Плоский динамик 20 мм;
• Плоский динамик 30 мм;
• Плоский динамик 50 мм.

Комплектация

• 1× плоский динамик 20 мм, 8 Ом, 0,5 Вт.
