Шлейф JST MX1.25 «Мама – Мама» (3 pin, 20 см)

В DIY-мире нет общего стандарта подключения между собой модулей, датчиков и контроллеров. В итоге каждый производитель электроники хаотично «лепит» самые разнообразные разъёмы на свою продукцию. А все трудности коммуникации модулей ложатся на плечи разработчика.

Однако среди общей массы явно выделяются разъёмы JST, которые занимают значительную процентную часть коннекторов. Соединительный шлейф JST MX1.25 «Мама – Мама» содержит разъёмы из JST-коллекции и пригодится при коммуникации разнообразной электроники.

Подробности

Соединительный шлейф JST MX1.25 «Мама – Мама состоит из трёх проводов длиной 20 см. С каждой стороны шлейф обжат разъёмом JST семейства MX c тремя контактами под штырь, который принято называть «Мама» или «Female». Шаг контактов в семействе MX равен 1,25 мм. Разъёмы обжаты в стиле Same Direction, т.е. нумерация проводов на входе и выходе сохраняется.

Возможные дополнения

Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:

• Разъём JST MX1.25 «Папа» (2 pin) — ответная часть для коннектора JST MX1.25 «Мама».
• Пинцет TLS-12 — для аккуратной вставки и извлечения разъёмов JST.

Доступные альтернативы

Семейство шлейфов JST MX1.25 «Мама – Мама» включает в себя модели коннекторов от 2 до 6 контактов.

• Шлейф JST MX1.25 «Мама – Мама» (2 pin, 20 см)
• Шлейф JST MX1.25 «Мама – Мама» (3 pin, 20 см)
• Шлейф JST MX1.25 «Мама – Мама» (4 pin, 20 см)
• Шлейф JST MX1.25 «Мама – Мама» (5 pin, 20 см)
• Шлейф JST MX1.25 «Мама – Мама» (6 pin, 20 см)

Комплектация

• 1× Шлейф JST MX1.25 «Мама – Мама» (3 pin, 20 см)

Характеристики

• Модель: Шлейф JST MX1.25 «Мама – Мама» (3 pin, 20 см)
• Количество проводов: 3
• Длина шлейфа: 20 см
• Расположение проводов: Same Direction

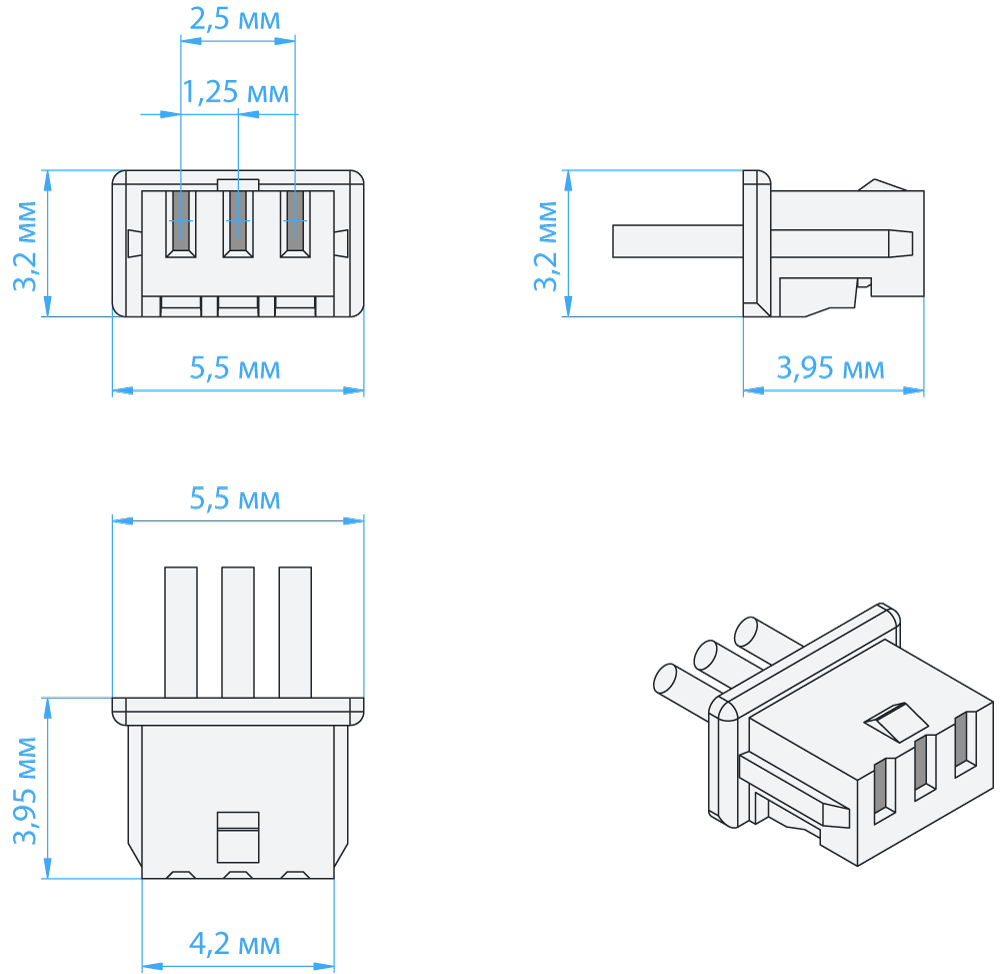

• Разъём JST MX1.25:
  • Исполнение: «Мама» / Female
  • Количество контактов: 3
  • Шаг контактов: 1,25 мм
  • Все контакты объединены в один пластиковый корпус
