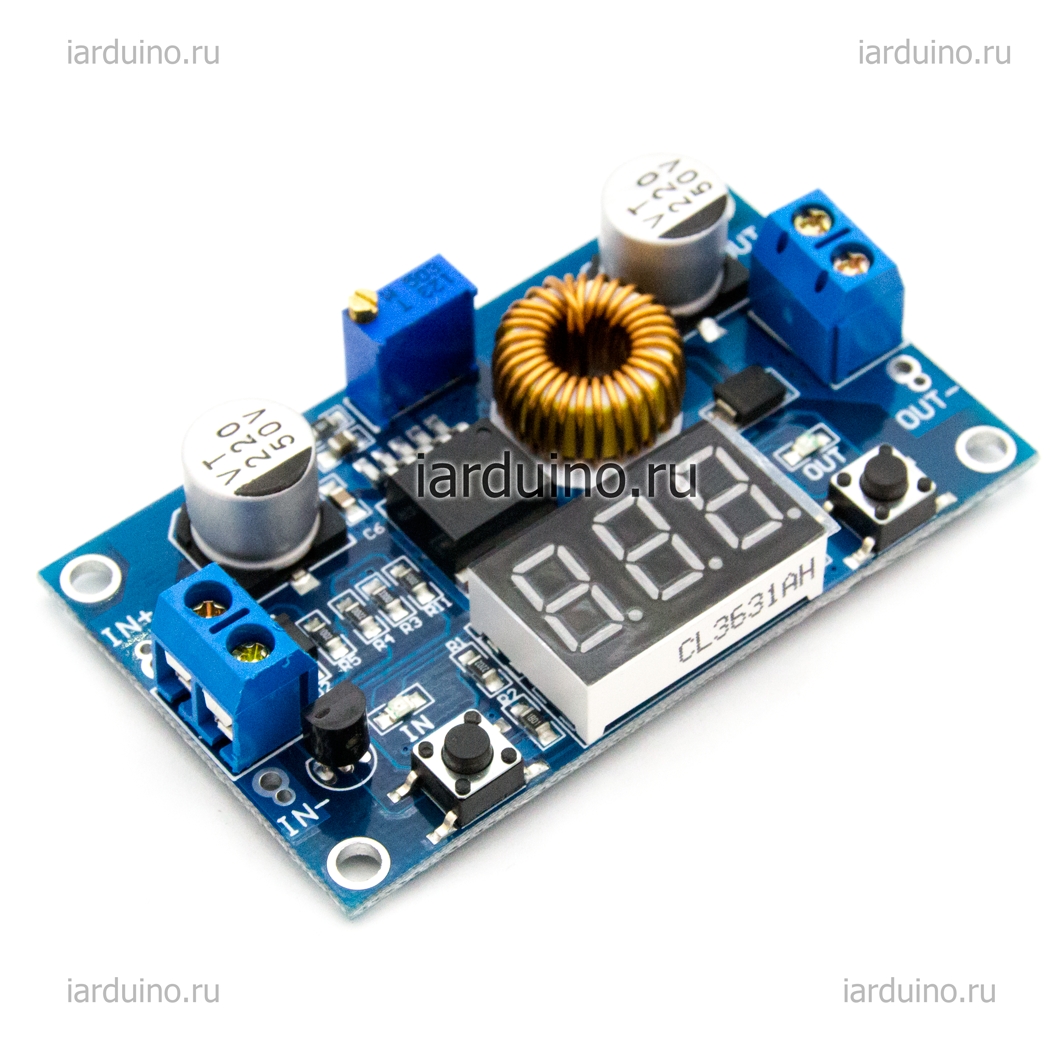

Понижающий DC-DC преобразователь XL4015E1 75W 5А с дисплеем для Arduino

Общие сведения

Понижающий DC-DC Преобразователь XL4015E1 с дисплеем — позволяет получить стабилизированное напряжение постоянного тока на выходе меньше, чем напряжение постоянного тока, поданное на его вход, а так же вывести показания на дисплей.

Характеристики

• Входное напряжение: 8 - 36В;
• Выходное напряжение: 1.25 - 32В (но не больше чем входное напряжение);
• Выходной ток: 5А (встроенный ограничитель до 7 А);
• Выходная мощность: 60 Вт (макс 80 Вт);
• Ток потребляемый чипом: 2,1 мА;
• Частота ШИМ чипа: 180 кГц (мин 144 кГц, макс 216 кГц);
• Скважность ШИМ: от 0 до 100%;
• Рабочая температура: от -40 до 125 °С;
• Габариты 66х39х18 мм;

Питание

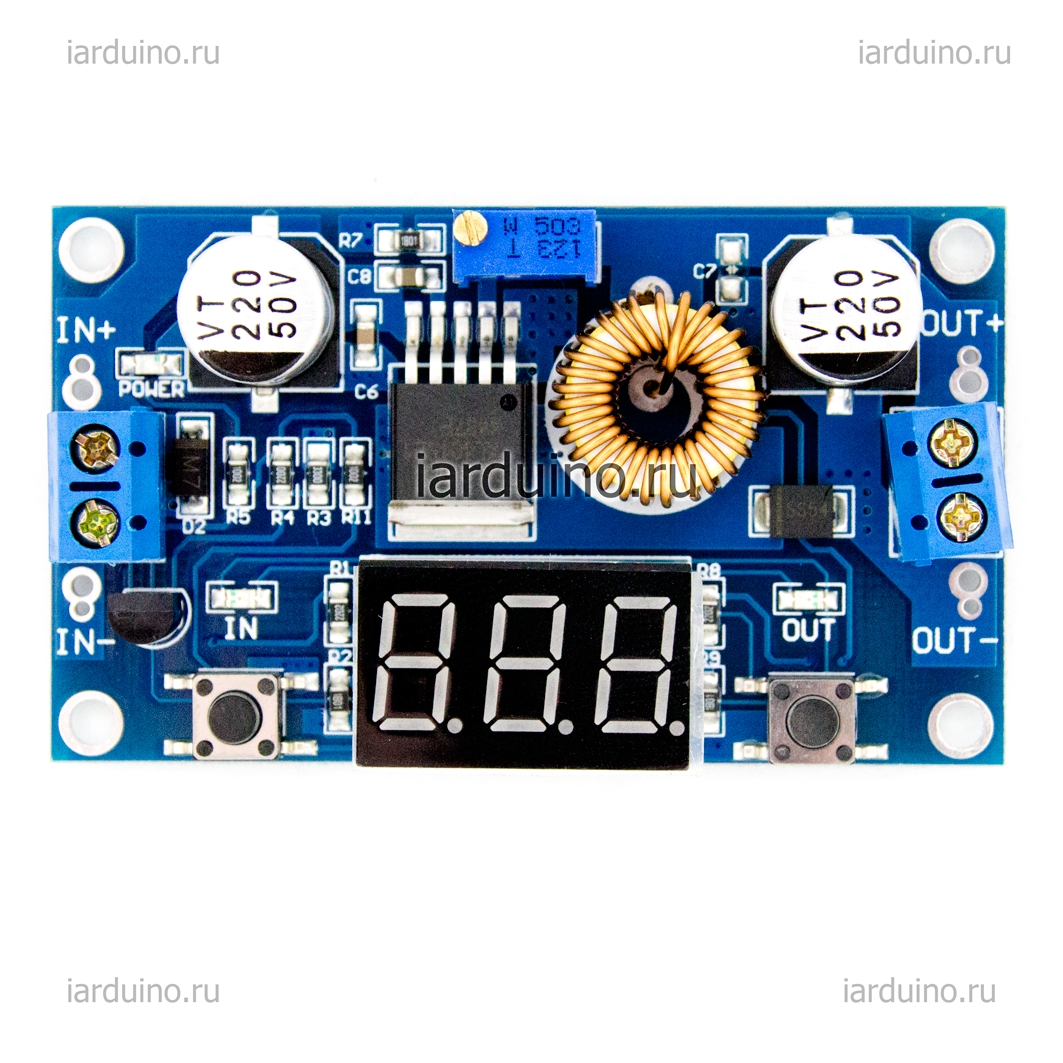

• Входное напряжение постоянного тока, подается на выводы IN и IN-
• Выходное напряжение постоянного тока, снимается с выводов OUT и OUT-

Подробнее о преобразователе

Преобразователь построен на базе чипа XL4015E1, который по своим габаритам и назначению похож на LM2596, но имеет более высокий выходной ток и отличается как по схеме включения, так и по назначению выводов. Высокий КПД (до 96%) обеспечен благодаря импульсному преобразованию напряжения. Текущее значение выходного напряжения отображается на интегрированном цифровом вольтметре, а установка значения выходного напряжения осуществляется многооборотным подстроечным резистором. В чипе предусмотрена схема защиты от перегрузки, срабатывающая при увеличении выходного тока > 7 А.

Комплектация

• 1х Преобразователь;
• 1х Крепежный набор;
• 1х Радиатор чипа;

Ссылки

• DataSheet;
