Расширитель GPIO на 8 Входов/Выходов (Trema-модуль)

Общие сведения

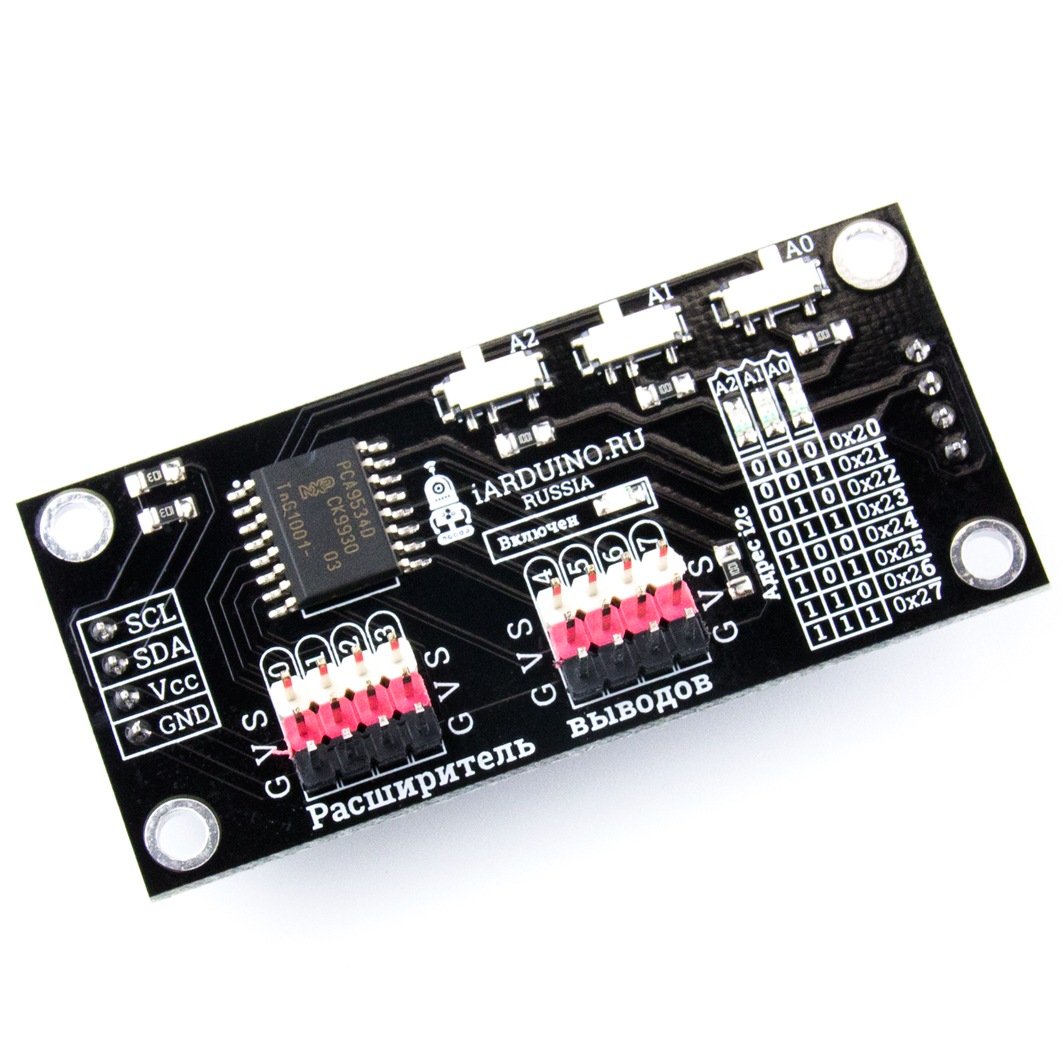

Trema-модуль Расширитель на 8 входов/выходов — позволяет увеличить количество цифровых выводов Arduino. Каждый вывод расширителя является полноценным двунаправленным выводом, а не квазидвунаправленным, то есть его можно использовать как обычный, цифровой, вывод Arduino, без ограничений.

Подробнее про модуль.

Видео

67

Характеристики

• Напряжение питания: 2,3 ... 5,5 В
• Потребляемый ток: до 175 мкА
• Потребляемый ток в режиме ожидания: до 1 мкА
• Выходной ток на выводах: до 50 мА
• Напряжение на выводах I/O: до 5,5 В
• Общая потребляемая мощьность: до 200 мВт
• Уровень логической 1 на шине I2C: 0.7Vcc ... 5.5 В
• Уровень логического 0 на шине I2C: -0.5 ... 0.3Vcc В
• Частота шины I2C: 100, 400 кГц
• Рабочая температура: -40 ... 85 °С
• Температура хранения: -65 ... 150 °С
• Габариты: 65х30х19 мм (с учётом выводов)
• Вес: 7 г

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Модуль подключается к аппаратной или программной шине I2C Arduino.

Инструкция по подключению.

Для работы с модулем, нами разработана библиотека iarduino_I2C_IO, при использовании которой, Вы можете управлять выводами модуля, используя функции объекта библиотеки, или используя стандартные функции: pinMode, digitalWrite и digitalRead, используемые для управления обычными выводами Arduino.

Инструкция по установке библиотеки.

Комплектация

• 1х Модуль расширения выводов;
• 1x Четырехпроводной шлейф;

Ссылки

• Библиотека iarduino_I2C_IO;
• Wiki - Расширитель на 8 входов/выходов (Trema-модуль);
