Часы реального времени RTC DS3231

Модуль часов реального времени RTC DS3231 поможет вашему устройству стать пунктуальным и выполнять задачи по расписанию. Часы высчитают время для подачи еды питомцу из автоматической кормушки, внесут в график переворачивания яиц в инкубаторе или зажгут ёлку на новый год.

Подробности

Часы реального времени (RTC — англ. Real Time Clock) служат для получения текущей секунды, минуты, часа, дня, месяца и года без затрат ресурсов микроконтроллера. Модуль пригодиться для создания будильников, сигнализаций и снятия показаний с датчиков по графику.

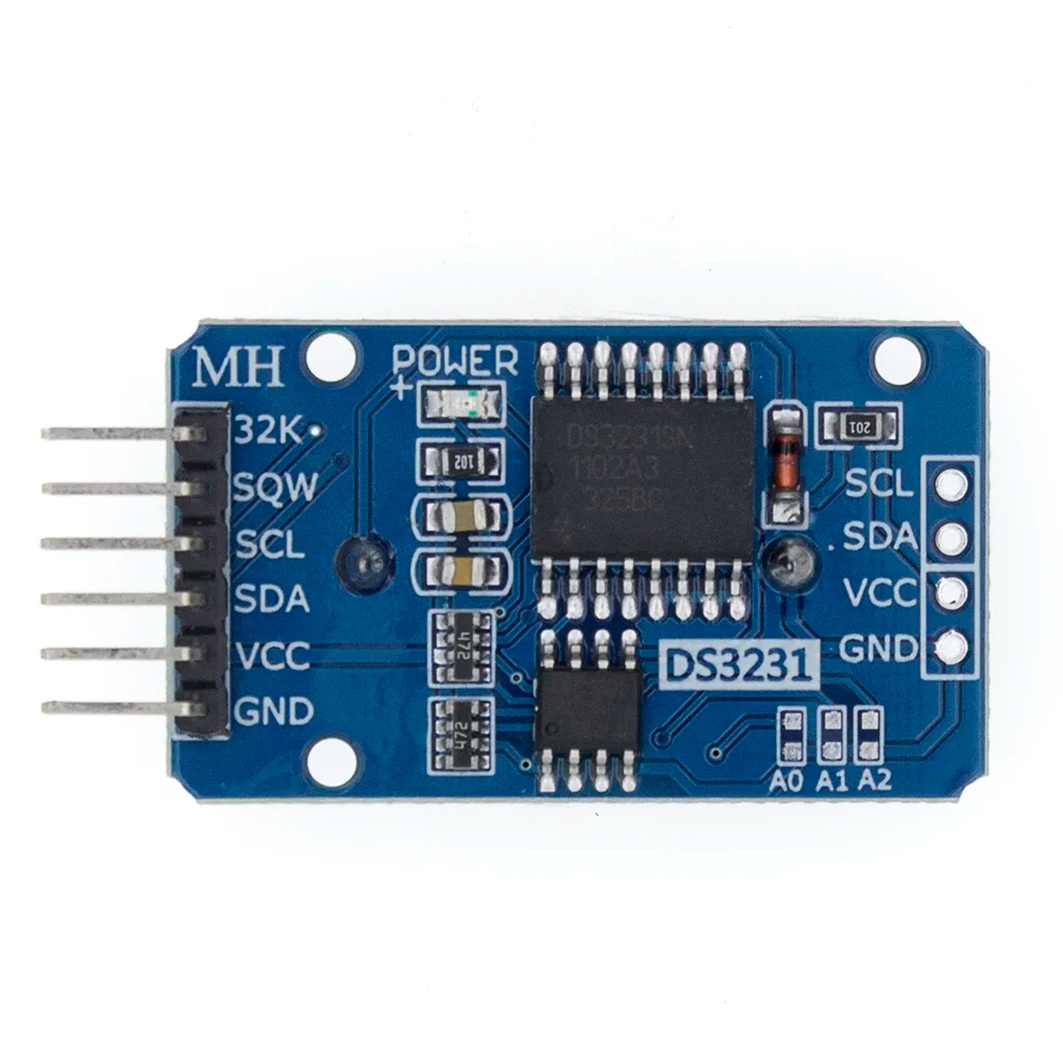

Часы выполнены на микросхеме DS3231, которая занимается подсчётом времени. Для автономного питания на плате расположен слот для часовой батарейки размера CR2032 на 3 вольта, которая идёт в комплекте с модулем. Благодаря дополнительному питанию от таблетки, при отключении электропитания часы продолжат идти. Перед началом использования текущие дата и время устанавливаются единожды, а затем они могут быть прочитаны пока жива батарейка.

• Батарейка установлена: при отключении электропитания — часы продолжат идти.
• Батарейка не установлена: при отключении электропитания — часы обнулятся.

На модуле также распаяна энергонезависимая память EEPROM на микросхеме AT24C32 объемом 32 Кбайт, которая сохранит информацию с часов при отключении всех видов питания. Память AT24C32 и часы DS3231 связаны общей шиной интерфейса I²C.

Все подробности по начинке платы читайте в Datasheet'е на модуль RTC DS3231.

Подключение

Часы реального времени можно подключать к любым контроллерам, например Arduino или Raspberry Pi. Для связи с внешними контроллерами, на плате часов расположена колодка PLS на шесть контактов. Для коммуникации также могут понадобится соединительные провода и макетная плата.

Все подробности по подключению, управлению и примеры работы с часами реального времени DS3231 читайте в нашем руководстве по использованию.

Программирование

Часы реального времени общаются с микроконтроллером через интерфейс I²C. Для программной работы с датчиком используйте нашу библиотеку «iarduino_RTC», которая облегчает составления кода программы.

Все подробности по программированию часов реального времени DS3231 читайте в нашем руководстве по использованию.

Доступные альтернативы

Мы ведь не просто дистрибьюторы, а и разработчики электроники. Именно поэтому мы сделали несколько своих версий более совершенных часов реального времени:

• RTC DS1307Z (Trema-модуль)
• RTC DS3231 (Trema-модуль)
• RTC RX-8025T (Trema-модуль)

Комплектация

• 1× Часы реального времени RTC DS3231
• 1× Батарейка CR2032

Характеристики

• Модель: Часы реального времени RTC DS3231
• Чип: DS3231
• Аппаратный интерфейс: 6×PLS
• Программный интерфейс: I²C
• I²C-адрес DS3231: 0x68
• I²C-адрес AT24C32: 0x57
• Напряжение логических уровней: 3,3–5 В
• Входное напряжение питания Vcc: 3,3–5 В
• Потребляемый ток Icc:
  • в режиме ожидания: до 170 мкА
  • в режиме передачи данных: до 300 мкА
• Входное напряжение питания батарейки: 3 В
• Потребляемый ток батарейки: до 3,5 мкА
• Форм-фактор батарейки: CR2032
